    工控课堂:wincc与S7-200PLC通过PPI协议通讯

    发布时间:2019/01/30 点击量:0
    富士160KW变频器维修

    通讯也可考虑采用PPI,硬件费用很低,实现起来也简单。

    1、主站:wincc6可以通过modbus opc server实现。从站:在s7200项目中添加modbus slave协议库(microwin帮助中有详细介绍)。主从站的通讯参数必须一致。

    2、pc access其实就是一个s7 200 opc server(ppi),比采用modbus简单易用,由于采用ppi协议,plc项目中不必另嵌通讯处理程序。

    3、pc/ppi电缆也可以用市售的rs232/485转换器代替。

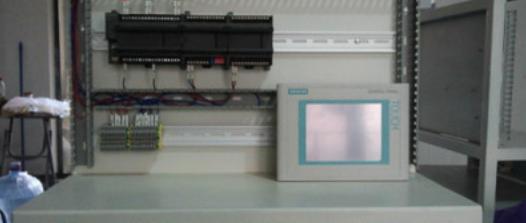

    WinCC与S7-200系列PLC通过PPI协议进行通信的实现。PPI协议是西门子S7-200系列PLC常用通信协议,但WinCC中没有集成该协议,即WinCC不能直接监控S7-200系列PLC组成的控制系统。

    S7-200 OPC Server是西门子公司推出的专为解决上位机监控S7-200系列PLC控制系统的接口软件。因此,WinCC可以通过该软件与S7-200系列PLC很方便的建立通信。

    (1) 软硬件要求:

    * PC机 ,Windows 操作系统;

    * S7-200系列PLC。

    * PC/PPI电缆。

    * 安装S7-200 OPC Server 软件。

    * 安装WinCC 6.0软件。

    (2)连接:

    在控制面板中设定PG/PC接口参数。在Access Point of the Application中选择Computing,Interface参数选择PC/PPI Cable。

    在WinCC变量管理器中添加一个新的驱动程序,新的驱动程序选择OPC.CHN,在OPC GROUP中新建一个连接,打开属性,选择 OPC Group Setting,OPC服务器名称为OPCServer.MicroComputing。然后在新添加的连接中新建变量,变量的Item Name与S7-200系列PLC中用于监控的变量名对应。例如:Item Name为M0.0。

    (3)优缺点

    优点:该方法连接简单、硬件投资少、可以读写S7-200系列PLC中所有存储区域。缺点:通信速度比较慢、需要OPC软件及相应授权、系统扩展不方便。应用场合:用于低速、实时性要求不高、系统投资资金有限的系统。

    另外,也可以通过其他公司的OPC软件进行通信,例如用开普的KEPServerEx作为OPC服务器,用WinCC作为OPC客户端来读写S7-200系列PLC内部数据区。实现与上述第二种方法类似,不同的是必须在OPC服务器中建立标签与S7-200系列PLC中存储地址对应。
