    工控仪表技术:仪表人必须熟悉各种按钮用途、选用及故障处理

    发布时间:2018/09/07 点击量:0
    富士160KW变频器维修

      按钮在仪表柜、操作台、仪表箱、电气设备上随处可见,仪表人必须熟悉各种按钮的用途、选用及故障处理,今天沈阳享立得公司就带大家对按钮功能原理、按钮颜色选用标准(标准)及按钮选型等知识作一介绍,以供参考。

      1、按钮的功能

      按钮是一种用人体某一部分(一般为手指或手掌)施加力而操作、并具有弹簧储能复位的控制开关,是一种最常用的主令电器。按钮的触头允许通过的电流较小,一般不超过5A。因此,一般情况下它不直接控制主电路(大电流电路)的通断,而是在控制电路(小电流电路)中发出指令信号,控制接触器、继电器等电器,再由他们去控制主电路的通断、功能转换或电器联锁。

      2、按钮结构原理与符号

      按钮一般由按钮帽、复位弹簧、桥式动触头、静触头、支柱连杆及外壳等部分组成。按钮不受外力作用(即静态)时触头的分合状态,分为停止按钮(即动断按钮)、启动按钮(即动合按钮)和复合按钮(即动合、动断触头组合为一体的按钮)。当按钮受外力作用下,触头的分合状态发生改变:静态下的常开触点闭合,静态下的常闭触点断开。

      在《电气符号大全》文章中按钮图形符号和按钮文字符号:按钮文字符号为SB;试验按钮文字符号为SE;复归按钮文字符号位SR。

      3、适用于按钮颜色的国家标准(规范)及按钮颜色选用

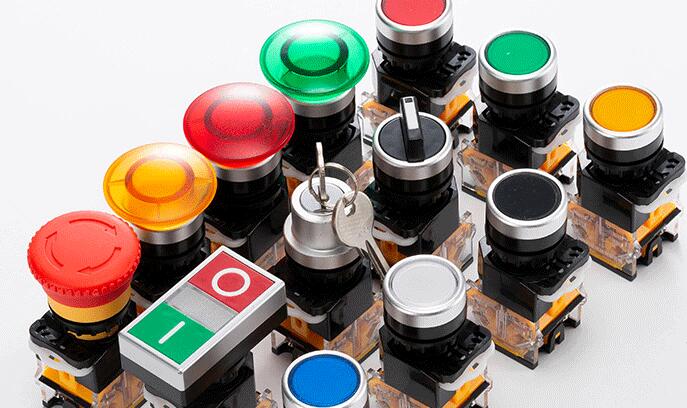

    按钮颜色

    含义 说明 应用实例
    红色按钮 紧急、停止或断电 危险或紧急情况时操作;停机 急停;用于停止/分段;切断一个开关
    黄色按钮 异常  异常情况时操作 干预制止异常情况
    绿色按钮 安全;起动或通电   在安全条件下操作或正常状态下准备 正常起动;接通一个开关装置;起动一台或多台设备
    蓝色按钮 强制性    要求强制动作情况下操作 复位功能
    白色按钮 未赋予特定含义  除急停以外的一般功能的起动 起动/接通(优先)、停止/断开
    灰色按钮 未赋予特定含义  除急停以外的一般功能的起动 起动/接通、停止/断开
    黑色按钮 未赋予特定含义  除急停以外的一般功能的起动  起动/接通、停止/断开(优先)

      ①原国家标准GB 2682-1981已停止使用,按钮颜色选用应参考IEC60073标注。

      ②在IEC60073标准规定:在使用过程中对于一钮双用的“起动”与“停止”或“通电”与“断电”,交替按压后功能的按钮颜色,既不能用红色,也不用用绿色,而应用黑、白或灰色按钮;对于电动或微动运动要求时应用黑、白、灰色或绿色按钮,最好使用黑色按钮;对于复位按钮,单一功能时用蓝、黑、白或灰色按钮,同时有停止、断电功能时用红色按钮。

      ③在HG/T 20511-2014信号报警及联锁系统设计规范中规定:联锁复位按钮宜采用灰色按钮;紧急停车按钮应采用红色蘑菇头按钮、并带防护罩指示。

      4、按钮选用

      ①根据使用场合和具体用途选择按钮的种类。例如,嵌装在操作面板上的按钮可选用开启式;需显示工作状态的选用光标式;需要防止人员误操作的重要场合宜用钥匙操作式;在有腐蚀性气体处要用防腐式。

      ②根据工作状态指示和工作情况要求,选择按钮的颜色。例如,启动按钮可选用白、灰或黑色,优先选用白色也可以选用绿色。急停按钮应选用红色。停止按钮可选用黑、灰或白色,优先用黑色,也可以用红色。

      ③根据控制回路的需要选择按钮的数量。如单联钮、双联钮和三联钮等。

      5、常见按钮故障及处理方法

    按钮故障现象   可能原因     按钮故障处理方法
    触头接触不良 触头烧损 修理按钮触头或更换按钮
    触头接触不良  触头表面有尘垢     清洁触头表面
    触头接触不良  触头弹簧失效 重绕弹簧或更换产品
    触头间短路 塑料受热变形导致接线螺钉相碰短路 清洁按钮内部
    触头间短路 杂物或油污在触头间形成通路 清洁按钮内部

      按钮、空开等电气元件在仪表自控和电气控制中使用都是相通,对按钮颜色和按钮选型应符合相关行业标准、国家标准和国际标准,按钮虽小,在应用中不能马虎,宜选用质量稳定可靠的按钮。
