    沈阳享立得热网控制系统:热网实时监控换热站SCADA系统

    发布时间:2018/08/24 点击量:0
    富士160KW变频器维修

      沈阳享立得提供的热网实时监控换热站SCADA系统是在多年热网控制系统工程施工经验中不断提升完善而来,其专为热网调度自动化而设计,通过变频器、PLC、现场仪表、人机触屏、电气控制柜、SCADA监控中心等必备部件进行安全稳定、高效节能的自动化控制,从而对供热系统进行有效管理和规划功能,合理调配资源,节能不必要的支出,取得良好的经济效益和社会效益。

      一、享立得热网实时监控换热站SCADA系统适用范围

      SCADA(Supervisory Control And Data Acquisition)系统,即数据采集与监视控制系统。SCADA系统可以对现场的运行设备进行监视和控制,以实现数据采集、设备控制、测量、参数调节以及各类信号报警等各项功能。

      SCADA系统的应用领域很广,可应用于电力系统、给水系统、石油、化工等领域的数据采集与监视控制以及过程控制等诸多领域。目前在热力行业中,SCADA系统应用最为成熟广泛,对城市热力输配进行更加合理调度,保证管网安全供热,提高经济效益和管理水平,发挥了重大的作用。

      二、享立得热网实时监控换热站SCADA系统特点

      我国现行传统的手工操作热力站运行管理,影响了集中供热优越性的充分发挥。与传统热网换热站管理系统相比,新型的热网实时监控换热站SCADA系统具有以下明显特点:

      1、提供全面的供热参数测量,对运行工况进行系统的分析判断;

      2、准确有效地调节系统运行工况,通过先进的自动控制和系统优化解决用户冷热不均,供热量与需热量不匹配等问题;

      3、易于维护,可对测控终端执行相应的远程操作命令,包括远程参数设置,远程控制、远程数据抄收、远程终端复位等。

      4、实现换热站无人值守,减少管网运行调节的工作量,提高供热系统的供热能力和品质的同时实现环保节能降耗。

      三、享立得热网实时监控换热站SCADA系统组成

      根据生产工艺设计要求,享立得热网实时监控换热站SCADA系统主要由远程终端设备( RTU )、主站计算机(包括硬件和软件)、操作人员数据显示和控制盘及有关的外围设备等组成。

      1、热电厂监控中心:主要由PC机和上位机软件构成,它实现对数据的接收、存储、显示、数据请求以及曲线显示、报表打印输出等信息管理工作和进行特殊情况的监控中心预警以及通过客户端软件方便地访问实时和历史数据。

      2、换热站、供热管道监控点:实时将现场的温度、压力、流量、热负荷变化等数据采集到热网远程监控终端,根据实时数据实现采集点现场的自动报警,防止事故的发生。

      3、远程终端控制系统

      热网SCADA系统数据采集由远程终端单元RTU进行,包括读取现场一些传感器设备的数据,依SCADA系统需求通信传送设备的状态报告。数据有特定的格式,各分站控制室中的操作员可以用人机界面了解系统状态,并决定是否要调整RTU的控制,或是暂停正常的控制,进行特殊的处理。数据也会传送到历史记录器,一般会是架构在商用的数据库管理系统上,以便追踪趋势并进行分析。

      4 SCADA系统的数据实现

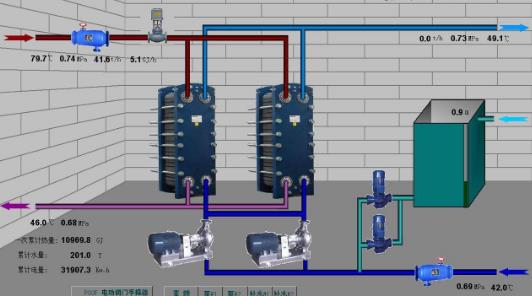

      热网SCADA系统中主要的控制是由远程终端控制单元进行,主站系统一般只作系统监控层级的控制。例如在换热站一个系统中,由PLC来控制换热站一、二次网循环水的流量、压力、温度,而SCADA系统可以让操作员改变调节阀的开度从而改变循环水的流量的目标值及温度的目标值,并设置需显示及记录的警告条件(例如流量过低,压力过高,温度过高)。PLC会利用回授控制来控制流量、压力或温度,而SCADA系统则监控系统的整体性能。

      鉴于热网实时监控换热站SCADA系统可以实现换热站热值的远方自动控制、换热站热值的现场手动控制、换热站数据就地显示和集中显示及换热站控制参数、换热站无线数据采集等多项功能,操作人员可以通过监控中心所提供的管网和站场工艺流程的压力、温度、流量、设备运行状态等信息,实时对管网运行的监控和管理。因此热网实时监控换热站SCADA系统被视为成具有高可靠性、稳定性和灵活性系统的代表。
