    工控维修之变频器控制:变频器控制回路布线的六大禁忌

    发布时间:2018/08/23 点击量:0
    富士160KW变频器维修

      变频器(VFD)是应用变频技术与微电子技术,通过改变电机工作电源频率方式来控制交流电动机的电力控制设备。变频器主要由整流(交流变直流)、滤波、逆变(直流变交流)、制动单元、驱动单元、检测单元微处理单元等组成。变频器靠内部IGBT的开断来调整输出电源的电压和频率,根据电机的实际需要来提供其所需要的电源电压,进而达到节能、调速的目的,另外,变频器还有很多的保护功能,如过流、过压、过载保护等等。

      变频器是当下电控领域的主力,可谓是集万千宠爱于一身。主要在于变频器可提供面板操作模式的同时,还提供便于远距离、集中操控的辅助端子(或叫外部端子)控制方式。

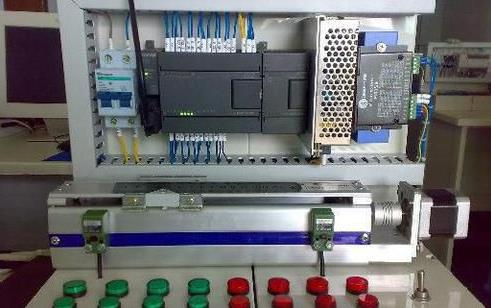

      变频器辅助控制方式虽然有诸多优点,但如果控制回路布线不合理往往会给变频器的正常运行带来不利影响,甚至引发不必要的故障。下面我们就结合变频器项目工程经验,归纳总结了六大关于变频器控制回路布线的禁忌:

      1、变频器控制回路所布导线应同主电路电缆(动力线)分开,这样可以避免变频器主回路当中的谐波干扰成分污染变频器控制回路;

      2、因变频器的故障信号和多功能接点输出信号等端子,有可能驱动高电压交流接触器/继电器,故应将其连线与其它控制回路的端子或接点分离,以免高压击穿故障;

      3、为防止干扰信号造成的误动作,在对变频器的低电量控制回路(如PID控制功能下的传感器所用导线等)布线时应选择抗干扰能力强的屏蔽线或互绞线;

      4、针对变频器控制回路的导线长度多以50m为参考基点(有些情况下该值为100m,主要同所用导线截面、材质、信号强弱等因素有关),当布线距离超过该长度后,应使用中继电路或继电器对信号进行放大处理;

      5、当压接变频器控制回路导线时,应格外注意模拟信号的极性,防止极性搞反造成损坏变频器辅助控制电子线路;

      6、在变频器通电的情况下,不可使用数字万用表带有蜂鸣器功能档(此档位输出电压较其它档位高)对控制回路进行通/断测量,以防数字万用表内的电量由表笔传导至变频器控制端子,引起误动作!
