    余热锅炉调节阀如何实现汽化炉液位的自动控制

    发布时间:2018/07/27 点击量:0
    富士160KW变频器维修

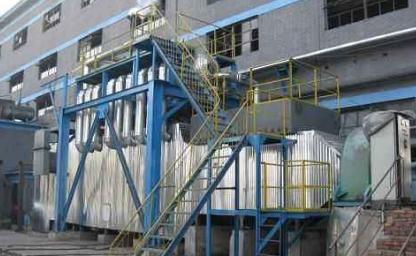

      气化炉在正常运行时,余热锅炉底部的液位要控制在合理范围内,液位过高时,增加了粗煤气进入余热锅炉的阻力,且会导致粗煤气中含有大量的水蒸气;液位过低时,将会使余热锅炉运行于较高温度下,对设备造成损坏。因此,沈阳享立得公司推出余热锅炉汽化炉液位自动化控制系统控制方案,在余热锅炉下部加装调节阀,从而实现液位的自动控制。

      据了解,气化炉运行过程中,粗煤气带出的煤粉、灰与焦油在余热锅炉中积聚,会造成余热锅炉底部堵塞,造成废锅底部液位的升高,当超过粗煤气进气孔时,会导致进气阻力明显增大,导致洗涤冷却器出口温度升高,进而影响粗煤气和煤气水的正常运转,为防止上述情况的发生,需设置自动反冲洗装置,对余热锅炉进行定期的反冲洗,反冲洗作用将余热锅炉中沉积的杂质与煤气水充分混合,通过底部管线排出余热锅炉。

      汽化炉液位自动化工艺过程控制上的难点包括:

      a.反冲洗顺序控制与液位自动控制两种策略作用时间的分配,相互切换时的自动、无扰动设计。根据上述的工艺要求,反冲洗顺序控制为周期循环控制,防止阀门与管线堵塞,但气化炉处于正常工况下,要始终投入余热锅炉液位的自动控制。

      b.反冲洗顺序控制,是一个自动的、无需人工操作的过程,必须严格按照工艺要求、反冲洗步骤进行设计,且要考虑到顺序控制过程中出现的各种意外情况。

      c.当执行反冲洗顺序控制时,余热锅炉中只有进水,无排水,所以液位会有明显变化,则要求调节阀的液位自动控制必须有较高的调节品质。

      余热锅炉的反冲洗程序控制为循环运行,除了反冲洗运行的时间以外,其他时间均为液位的自动控制。当液位自动控制切换到反冲洗程序控制时,控制程序发出指令,使程序控制开始作用,调节阀接收程控的指令而进行开度的变化,此时液位PID控制仍为自动状态,但不对阀门作用,且PID的输出保持在切换时的数值;当反冲洗程序控制切换到液位自动控制时,控制程序发出另一指令,阀门开度立即回到PID所保持的开度数值,液位PID控制立即恢复作用,调节阀门对液位进行控制,此时反冲洗程控不对阀门进行控制,进入反冲洗间隔计时,等待下一次程控的执行,但在间隔计时过程中,反冲洗程控时刻跟踪液位PID控制的输出。

      通过上述方案设计来实现两种控制策略的时间分配、无扰动切换。由于反冲洗程控作用时,高压喷射煤气水只进入余热锅炉,但无出口排出,因此程控结束后,液位会有较大的升高,所以液位自动控制应根据调节阀的特性,设置PID控制参数,实现液位控制的快速性、稳定性和准确性。
