现场变频器出现干扰问题原因及应对措施分析

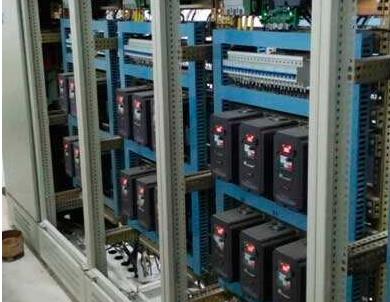

　　在现场，变频器的干扰问题出现的比较多，且比较严重，甚至导致控制系统无法投入使用，这一直是个很让人头痛的问题，今天我们来分析下变频器产生干扰问题原因，并给出如何处理变频器的干扰问题的解决方案，希望可以行业用户一点意见参考。

　　变频器干扰的常见现象
　　1、换热站变频器一开，压力变送器就乱跳；
　　2、用变频器控制供水当中，压力变送器作为采集压力的信号，压力变送器受变频器干扰；
　　3、当变频器启动电机时，压力变送器信号不稳，跳动厉害；
　　4、压力变送器在变频器启动后乱跳，而附近的一体化热电阻却不受影响，信号线都没有屏蔽；
　　出现这些现象，都是由于受到了变频器的干扰。

　　为什么变频器会产生干扰？
　　首先，大家应该知道变频器是用来改变频率的。变频器包括整流电路和逆变电路，输入的交流电经过整流电路和平波回路，转换成直流电压，再通过逆变器把直流电压变换成不同宽度的脉冲电压(称为脉宽调制电压，PWM)。用这个PWM电压驱动电机，就可以起到调整电机力矩和速度的目的。

　　变频器工作原理决定其工作时会导致以下三种电磁干扰：
　　1、谐波干扰
　　整流电路会产生谐波电流，这种谐波电流在供电系统的阻抗上产生电压降，导致电压波型发生畸变，这种畸变的电压对于许多仪表形成干扰，常见的电压畸变是正弦波的顶部变平。谐波电流一定时，电压畸变在弱电源的情况下更加严重，这种干扰的特征是会对使用同一个电网的设备形成干扰，而与设备与变频器之间的距离无关。
　　2、射频传导发射干扰
　　由于负载电压为脉冲状，因此变频器从电网吸取电流也是脉冲状，这种脉冲电流中包含了大量的高频成分，形成射频干扰，这种干扰的特征是会对使用同一个电网的仪表形成干扰，而与仪表与变频器之间的距离无关。
　　3、射频辐射干扰
　　射频辐射干扰来自变频器的输入电缆和输出电缆。变频器的输入输出电缆上有射频干扰电流时，由于电缆相当于天线，必然会产生电磁波辐射，产生辐射干扰。变频器输出电缆上传输的PWM电压，同样包含丰富的高频的成分，会产生电磁波辐射，形成辐射干扰。辐射干扰的特征是，当其他电子设备靠近变频器时，干扰现象变得严重。

　　如何解决变频器干扰？变频器干扰处理方法：
　　1、变频器要采用单点接地，最好是短而粗的线进行接地；
　　2、传感器的信号线，采用双脚屏蔽线，并将屏蔽层用电缆夹进行接地。
　　3、在传感器的电源上加装电源滤波器、滤波磁环，或者是隔离器等进行隔离。
　　4、对变频器产生的谐波进行抑制处理，可选的滤波产品有：变频器输入滤波器、变频器输出滤波器、变频器输入电抗器、变频器输出电抗器等。在输入电路内串入电抗器是抑制较低谐波电流的有效方法。
　　5、此外，为防止变频器干扰信号和控制回路，需要给控制器、仪表和工控机采用单独的隔离电源进行供电。
　　6、其实在现场最简单方法是：将仪表远离变频器！但是也不一定都能排除干扰，方法还是要一个个试的。
