    换热站PLC自动化控制是实现热网安全经济可靠性运营的基本保障

    发布时间:2018/07/24 点击量:0
    富士160KW变频器维修

      在城乡一体化建设和城市发展进程加快中,供热管网系统分布复杂,并且城市供热管网经过多年新建和改建,系统铺设运营情况日益复杂,很大程度上制约了热网现代运营管控能力,同时影响供热运营管理和供热效果,给整个系统的节能降耗管理带来制约。而采用换热站PLC系统控制方案或者热网SCADA系统方案可以有效的强化换热站标准化建设管理,从而不断改进提升热网的运营维护及日常管理,实现换热站和整个热网系统的节能降耗。

      换热站是实现一网和二网安全经济供热的最关键设施,成为供热热网安全经济运行和节能降耗目标控制的关键环节,做好其设计建设运营管理是实现热网安全经济可靠性运营的基本保障。换热站自控系统一般由汽(水)水换热器组成的换热系统、循环水泵组成的循环水系统和补水泵组成的补水系统来构成。

      换热站自动控制主要完成的功能:(1)换热站入网的热量调节。当入网供热能力正常时,换热站的调节系统应该根据设定值自我调节实现可靠运行。(2)换热站对热用户终端的调节。对于热用户终端的调节主要就是要实现对热用户终端网供、回水温度和压力的调节,最关键的是如何对循环水泵的控制。(3)换热站补水部分的调节。在换热站运行期间,热用户终端系统会出现跑、冒、滴、漏和用户偷放水现象。循环热水的流失会使回水压力过低,有可能形成热水汽化,引起热交换器的剧烈振动。这会严重影响系统的供热效果和设备的运行安全。换热站补水恒压系统的作用是防止热用户终端倒空,保证系统在规定压力下恒压运行。(4)换热站的现场监视功能。自动系统应该能够根据各处的传感器传回的数据自动进行故障判断,并在监控画面上显示控制设备运行状态的实时数据。故障的诊断由换热站控制器内的软件通过数据分析来完成。(5)换热站的自我保护功能。换热站的控制系统根据温度、压力、流量、液位等传感器的数据,进行自我判断,并进行有关的动作进行换热站设备自我保护,避免发生危险。

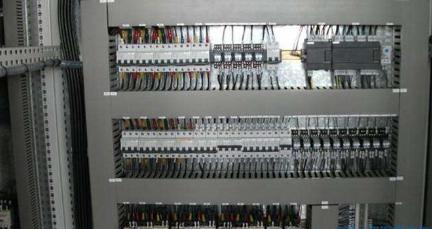

      换热站自控系统中系统控制单元是整个自控的核心,沈阳享立得公司提供先进的换热站自动化控制系统,换热站自控系统采用人机界面—PLC-变频器——仪表模式。人机界面采用触摸屏与PLC直接相连。通过配置触摸屏按钮内置数据、实时改变PID参数。监测换热器、调节阀、循环泵、补水泵及变频器工况,显示现场温度、压力信号,内设报警极限值可进行声、光报警,方便调节和控制整个工作过程。

      此外,换热站自控系统还可以设置巡检记录,方便管理人员对运行人员的管理。总之,享立得提供的换热站自控系统可实现无人值守,无人值守的换热站很好的实现了对换热站设备的自动控制,提高了供热质量。在满足用户需求的前提下,节约了大量的人力、物力资源,减少了不必要的浪费。
