    解析脱硫技术:石灰石-石膏湿法脱硫主要系统

    发布时间:2017/08/26 点击量:0
    富士160KW变频器维修

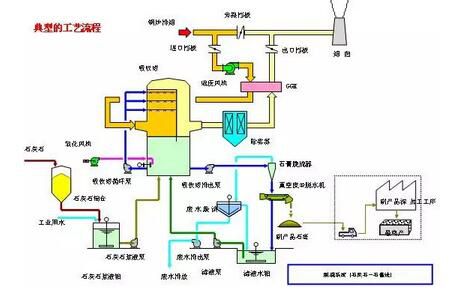

      石灰石-石膏湿法脱硫工艺

      石灰石-石膏法是用石灰石浆液吸收烟气中的SO2,反应生成亚硫酸钙,在吸收塔浆池中进一步氧化为二水硫酸钙(石膏),氧化后的石膏浆液经浓缩、脱水后生成含水量小于10%的石膏,作为商品出售。

      石灰石-石膏法烟气脱硫技术是一种发展最成熟,脱硫效率可达95%以上。通常被大型电站所采用,目前在烧结烟气、工业锅炉/炉窑的烟气脱硫中也被广泛使用。

      石灰石-石膏湿法脱硫主要系统

      石灰石-石膏湿法脱硫系统包括以下几个系统:烟气系统、吸收塔系统及氧化空气系统、石灰石上料及浆液制备系统、石膏脱水及废水系统、工艺水系统、电气及热控系统组成

      1.烟气系统

      烟气系统包括烟道、烟气挡板、密封风机和气—气加热器(GGH)等关键设备。吸收塔入口烟道及出口至挡板的烟道,烟气温度较低,烟气含湿量较大,容易对烟道产生腐蚀,需进行防腐处理。

      2.吸收塔及氧化空气系统

      吸收系统的主要设备是吸收塔,它是FGD 设备的核心装置,系统在塔中完成 对SO2、SO3 等有害气体的吸收。

      3.石灰石上料及浆液制备系统

      石灰石上料及浆液制备系统主要是向吸收系统提供合格的石灰石浆液。球磨机分干式磨和湿式磨两种,干式磨能耗大,运行噪声大,所以电厂一般采用湿式磨。主要设备有湿式球磨机、振动给料机、斗式提升机、仓顶皮带机、石灰石浆液箱、石灰石浆液输送泵。

      4.石膏脱水及废水系统

      石膏脱水及废水系统是处理脱硫副产物的系统。主要设备包括真空皮带脱水机、石膏浆液输送泵(如设有)、废水泵、滤液水泵及相应的浆液箱罐。吸收塔浆池中产生的石膏由石膏浆液排出泵送入石膏旋流器浓缩,其溢流至滤液水箱,含固量为45%~60%的底流直接进入真空皮带机或送入石膏浆液箱由石膏浆液输送泵送入真空皮带脱水机脱水,脱水后的产物为含水量不大于10%的石膏,由皮带输送机送入石膏库。脱硫装置浆液内的水在不断循环过程中,会富集重金属元素和CL–等,加快脱硫设备的腐蚀,影响石膏品质。为此,设置脱硫装置废水系统来将这些有害元素排出。

      5.工艺水系统

      工艺水系统主要由工艺水箱、工艺水泵和除雾器冲洗水泵组成。工艺水泵主要提供吸收塔补水,石灰石浆液制备系统,石膏脱水系统,所有浆液输送泵、输送管路、浆液箱的冲洗水、氧化风机的冷却水及浆液泵的密封水和机封冲洗水。除雾器冲洗水泵主要提供除雾器冲洗,氧化空气管减温水。

      6.电气及热控系统

      为了保证烟气脱硫效果和烟气脱硫设备的安全经济运行,系统装备了完整的热工测量、自动调节、控制、保护及热工信号报警装置。其自动化水平将使运行 人员无需现场人员配合,在控制室内即可实现对烟气脱硫设备及其附属系统的 启、停及正常运行工况的监视、控制和调节,系统同时具备异常与事故工况时的 报警、连锁和保护功能。
