沈阳变频器维修厂家：变频器控制柜电缆的选择与布线原则

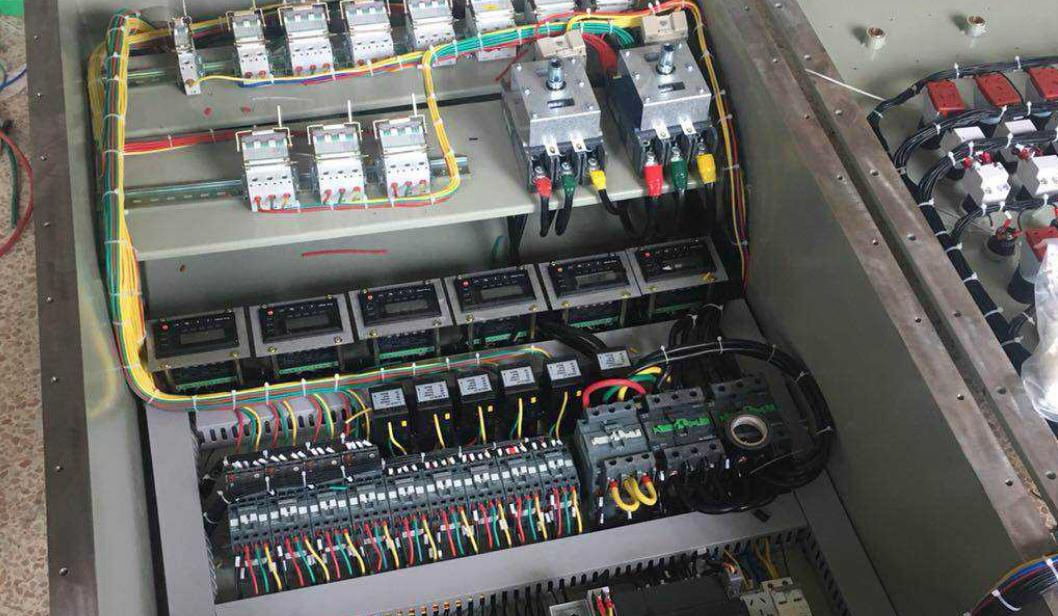

变频器控制柜电缆的选择与布线原则：

1）对于Ⅰ类信号电缆，必须采用屏蔽电缆。Ⅰ类信号中的毫伏信号、应变信号应采用屏蔽双绞电缆，还应保证屏蔽层只有一点接地，且要接地良好。这样可以大大减小电磁干扰和静电干扰。

2）对于Ⅱ类信号，也应采用屏蔽电缆。Ⅱ类信号中用于控制、联锁的输入／输出信号、开关信号必须采用屏蔽电缆，最好采用屏蔽双绞电缆。禁止采用一根多芯电缆中的部分芯线用于传输Ⅰ类或Ⅱ类信号，另外部分芯线用于传输Ⅲ类和Ⅳ类信号。

3）对于Ⅲ类信号，允许与220V电源线一起走线，也可以与Ⅰ、Ⅱ类信号一起走线。但Ⅲ类信号也必须采用屏蔽电缆，最好为屏蔽双绞电缆，且与Ⅰ、Ⅱ类信号电缆相距15cm以上。严禁同一信号的几条芯线分布在不同的几条电缆中。

4）对于Ⅳ类信号，严禁与Ⅰ、Ⅱ类信号捆在一起走线，应作为220V电源线处理。Ⅳ类信号电缆与电源电缆一起走线，应采用屏蔽双绞电缆。绝对禁止大功率的开关量输出信号线、电源线、动力线等电缆与直接进入变频调速系统的Ⅰ、Ⅱ类信号电缆并行捆绑。

在现场电缆敷设中，必须有效地分离Ⅲ、Ⅳ类信号电缆及电源线等易产生干扰电缆，使其与现场布设的Ⅰ、Ⅱ类信号的电缆保持在一定的安全距离。

信号电缆和电源电缆应采用不同走线槽走线，在进入变频调速系统机柜时，也应尽可能相互远离。当这两种电缆无法满足分开走线要求时，必须都采用屏蔽电缆，且应满足以下要求：

1）如果信号电缆和电源电缆之间的间距小于15cm，则必须在信号电缆和电源电缆之间设置屏蔽用的金属隔板，并将隔板接地。

2）当信号电缆和电源电缆垂直方向或水平方向分离安装时，信号电缆和电源电缆之间的间距应大于15cm。对于噪声干扰特别大的应用场合，如电源电缆上接有电压为AC 220V、电流在10A以上的感性负载，而且电源电缆不带屏蔽层时，则要求其与信号电缆的垂直方向间隔距离必须在60cm以上。

3）在两组电缆垂直相交时，若电源电缆不带屏蔽层，应用厚度在1.6mm以上的铁板覆盖交叉部分。

使用模拟量信号远程控制变频器时，为了减少模拟量受来自变频器和其他设备的干扰，应将控制变频器的信号线与强电回路分开走线，距离应在30cm以上。即使在控制柜内，同样要保持这样的接线规范。该信号电缆最长不得超过50m，保护信号线的金属管或金属软管要一直延伸到变频器的控制端子处，以保证信号线与动力线彻底分开。模拟量控制信号线应使用双绞合并屏蔽线，电线截面积规格为0.5～2mm2。在接线时，其电缆剥线要尽可能地短（ 5～7mm），同时对剥线以后的屏蔽层要用绝缘胶布包起来，以防止屏蔽线与其他设备接触而引入干扰。

（2）动力电缆。根据变频器的功率选择导线截面适合的三芯或四芯屏蔽动力电缆，尤其是从变频器到电动机之间的动力电缆一定要选用屏蔽结构的电缆，且要尽可能短，这样可降低电磁辐射和容性漏电流。当电缆长度超过变频器所允许的长度时，电缆电容将影响变频器的正常工作，为此要配置输出电抗器。变频器的可选件与变频器之间的连接电缆长度不得超过10m。

由于生产现场空间的限制，变频器和电动机之间往往要有一定的距离。如果变频器和电动机之间为20m以内的近距离，则可以直接与变频器连接；若变频器和电动机之间为20～100m的中距离，则需要调整变频器的载波频率来减少谐波及干扰；当变频器和电动机之间为100m以上的远距离时，则不但要适度降低载波频率，还要加装输出交流电抗器。

电动机电缆独立于其他电缆走线，其最小距离为500mm。同时应避免电动机电缆与其他电缆长距离平行走线，这样才能减少变频器输出电压快速变化而产生的电磁干扰。如果控制电缆和电源电缆交叉，应尽可能使它们按90°角交叉。与变频器有关的模拟量信号线与主电路电缆分开走线，即使在控制柜中也要如此。同时必须用合适的夹子将电动机电缆和控制电缆的屏蔽层固定到安装板上，如图5-11所示。
