工控维修：变频器故障实例之变频器辅助功能的使用禁忌

当下的三相异步电动机调速、调压控制领域中，各式各样的变频器绝对是当之无愧的“主角”。变频调速不仅能很好的提高生产效率，提升设备自动化水平，而且能够节约能源，降低生产成本。沈阳享立得公司www.xianglide.com为广大用户提供优质的工业控制产品包括PLC、DCS系统、工业变频器、现场总线、CPU模块、电气成套设备等以及产品的安装、技术调试等服务。根据多年的工控维修经验，我们今天从变频器故障实例中分析下变频器辅助功能的使用禁忌和注意事项。

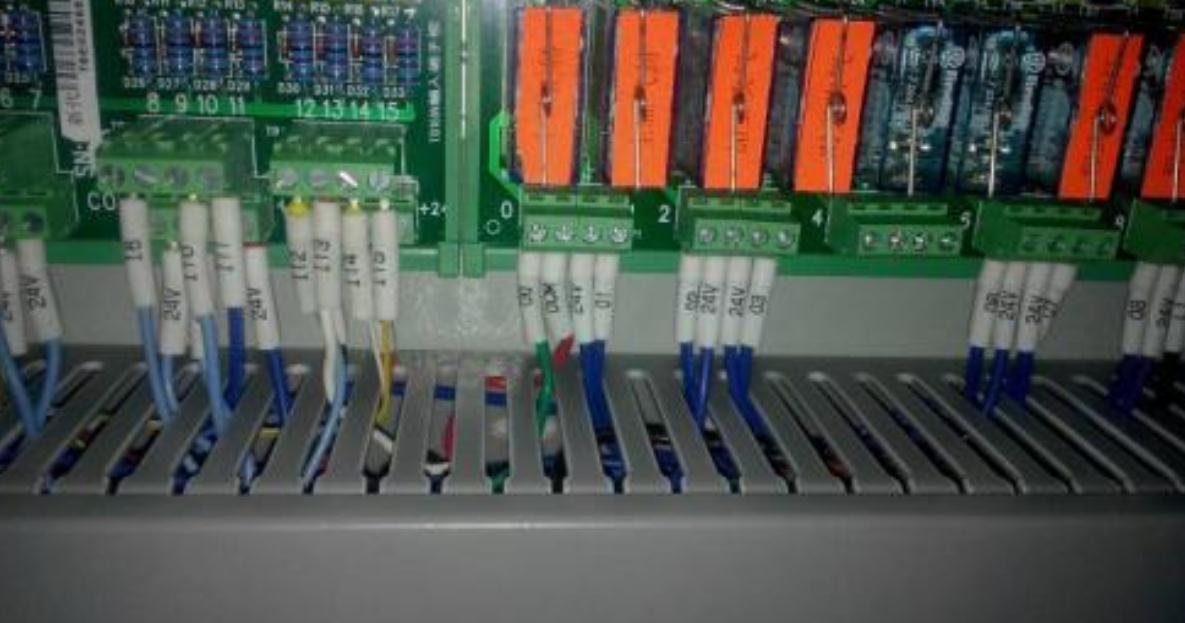

在一次变频器的维修工作中，有一例变频器辅助可编程输出继电器损坏故障。其属于某企业的一套生产线当中，为了完成工艺流程所需，便利用变频器辅助可编程输出继电器的TB－TC（常开触点），在变频器频率到达设定值时（该功能需通过设置变频器可编程输出继电器功能参数实现）闭合驱动后续线路当中的交流接触器吸合工作。这种控制方式本无不妥之处，可是厂家电工从业人员却忽视了变频器辅助可编程输出继电器（多为DC12V）触点容量是非常有限的——大多数继电器常开触点触点容量在2－3A左右（常闭触点容量绝大于常开触点，在4－5A左右）。如果跟此次故障中用该触点长时间连续驱动CJT1－20交流接触器吸合释放，势必在短期内因触点烧蚀而损坏，加之直接使用此继电器用在交流380V回路，本身就有相当大的电气绝缘隐患。

在更换掉故障继电器后，建议使用单位在变频器辅助可编程输出继电器和交流接触器线圈之间，再加入一只小型低电压等级中间继电器或者干脆使用固态继电器来完成动作任务，以延长该继电器触点的使用寿命。

另，变频器辅助输出的两路直流电源经常出现的典型故障。当下绝大部分变频器在主控板辅助端子排上通常都会提供两种输出电压等级和模式的电源：＋10V－GND；＋24V－COM。其中+10V－GND为模拟量信号电源；+24V－COM为数字量信号电源（多数情况下GND同COM在变频器内部是相互隔离的）。虽说这两种电源之间用途有所区别，但两者均有一个共同点——最大输出电流都十分有限，也就30/50mA！可一些用户对此不管不顾，用来拖动触摸屏、文本编辑器、plc扩展单元，甚至是MY系列直流继电器等！如此一来，轻则造成变频器辅助直流电源过载，影响变频器主控板的正常运行；重则直接导致有关线路损坏！在实际情况中，合理使用变频器提供的两路辅助电源也是同行们应该注意的。
