换热站自动化：分析换热站节能方面存在的问题 通过自控系统实现优化配置

换热站是集中供热系统中的重要组成部分，换热站运行的质量对换热质量有直接的影响。换热站是连接一次供水管网和二次供水管网的机房，主要包括换热器、循环水泵、控制柜、补水箱及补水泵、电动调节阀以及各种检测仪表。在换热站节能方面，换热站存在的主要问题包括了：

（一）站内设备整体性能差，无法实现同步协调运作

换热站内的设备系统性及整体性较差，各设备难以实现同步的协调运作，导致工人投入的能源损耗过大。具体表现有：一是部分站内设备为原设备的老化改善，后期配置的设备不能与锅炉房不能协调运作，从而增加热源供应；二是换热站内部规划缺乏合理性，设计不够科学，对先进的技术及设备应用不足，导致热源供应方式不合理及供应量不符合实际需求等问题，资源浪费现象严重。

（二）站内循环泵与补水泵输出量调整能力不足

换热站内循环泵与补水泵的输出量调整能力对于提高系统的热源利用率，实现节能有重要作用。但是目前循环泵与补水泵输出量调整能力并不足，不能根据供暖需求和管道压力调整输出量，导致当用户供热希求量增加的情况下，换热站内热水供应不足而不能满足用户的温度需求，而当供热需求减少时又热供应量超标，造成浪费。

（三）换热站内部控制系统不够先进

内部控制系统是换热站系统的核心，其现代化程度对于工作效率有很大的影响，但是目前许多换热站缺乏现代化的控制系统。一是不能及时地对内部设备进行更新，部分传统的设备存在着数据指示不准确的情况，或是在使用过程中感应器灵敏度降低等，导致热水输出量及补水量等参数反映不及时，工作人员不能进行及时的判断及调整，从而造成资源浪费。

综合分析了换热站在节能方面存在的主要问题，沈阳享立得公司在对换热站工艺进行优化与完善的基础上，推出智能化无人值守换热站自动化系统控制方案。享立得的换热站自动控制系统由PLC、变频器、智能温控仪、各种传感器组成，无人值守换热站的自动控制系统主要完成数据采集、自动控制、参数存储、实时监控、历史趋势、故障报警等功能。

主要功能

换热站数据采集

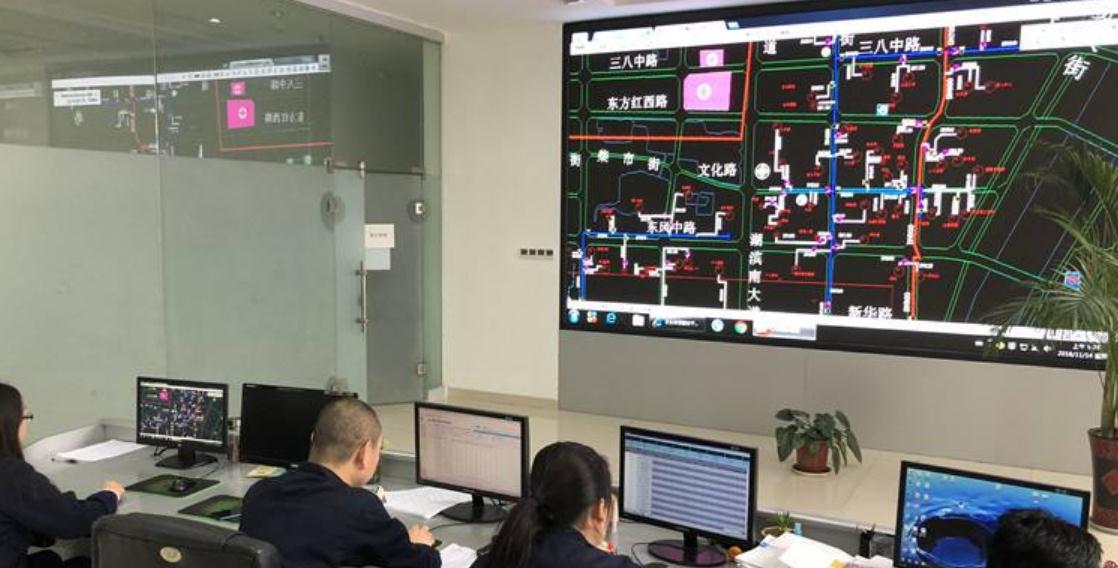

将站内的温度、压力、水箱水位、电动调节阀状态、补水泵的启停状态、循环泵电流、电压、报警等参数通过PLC采集、显示并上传HMI监控系统中。

换热站系统控制

换热站的调节系统采用PID控制，保证用户室内温度适宜；通过PLC与变频器完成循环水泵、补水泵进行自动控制；水箱水位控制；系统停电停水控制；超温、超压、低压保护控制、连锁启停切换控制。并对其故障实现实时报警。
