城市集中供热自控系统：换热站电气自动化的设计原则

在城市集中供热中，换热站自控系统实现了参数采集和设备运行控制。随着城市集中供热自控系统电气化、自控化、智能化的标准不断提升，为热力运行提供动力的电气系统的要求也日趋增加。

作为换热站的重要组成部分，电气工程包括强电和弱电工程。随着换热站自控化程度的提高，电气工程直接关系到整个换热站的质量、投资和预期效果、设备投入使用后的使用功能。那么，电气自动化工程如何从技术上降低成本，实现节能控制，并保证整体设备的安全运行一直是热网企业用户关注的焦点。作为城市热网自控系统的完整方案提供商，沈阳享立得公司来和大家聊聊换热站电气自动化的设计原则。

换热站电气自动化包括了用户供电工程的设计、施工、试验与运行，均应符合国家的有关标准规范。从全局出发，统筹兼顾，按照负荷性质、用电容量、地区供电条件等，合理确定设计方案。首先要对换热站的结构、工作原理、系统构成、控制方案作简要的论证。现在的换热站设计，一般在对控制系统的要求上，要求实现对循环泵、补水泵的变频器控制，并实现就地和远程控制，达到无人值守的目的。

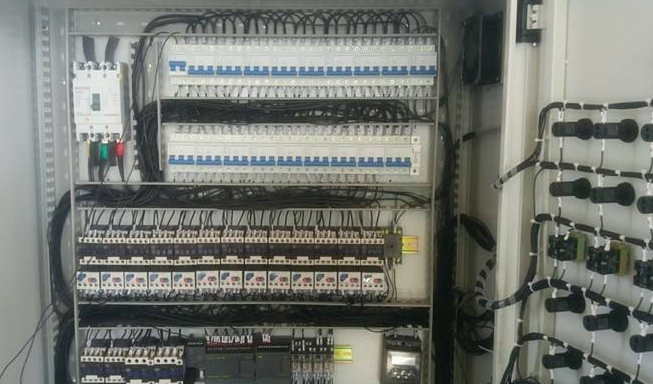

电气设计应根据换热站的各动力负荷的性质，选择合理的配电方式；根据动力设备进行负荷计算，选择合理的低压开关设备、导线、母线、保护电器等，进行换热站的强电控制设计，实现换热站的无人值守，保证设备的安全运行，提高热效率和供热品质，改进管理等目的。

调度中心热网监控上位系统，可以监控各个热力站参数数据，并对运行数据进行查询、统计、分析。通过监控系统实现站点参数监控、均衡调节、能耗分析、站点巡检监督、全网参数汇总等热力站实时的监控管理，可直观、高效的调整各种参数，准确、及时的发现管网的异常，从而达到科学调度、换热站安全生产监控、节能增效、事故预警报警、管网平稳运行的效果。

自动化系统分为服务端、客户端两个部分。服务端放置在调度中心，主要负责采集、存储、分析运行数据，同时负责运行调控参数的下达；客户端根据需要放置在分公司（辖区），主要负责多种方式的数据展示。
