换热站自动化系统：PLC控制站如何优化来实现完全自动控制

换热站自动化系统：PLC控制站如何优化来实现完全自动控制

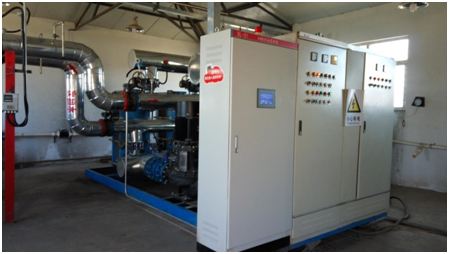

现场PLC控制站主要功能是对各换热站、供热沿线各节点、热用户运行参数（一、二次网温度、压力、流量等）、各种设备运行状态进行实时监控及采集，并根据气象环境和负荷的变化按预先设定的控制策略对换热站循环泵、补水泵和调节阀进行自动调节，来实现换热机组的完全自动控制。

1.循环水流量的调节控制

由于供暖系统供暖的热负荷是随着室外温度等因素的变化而不断的变化，当室外温度偏高时，供暖热负荷就应偏低，如果还按着设计热负荷进行供暖就会造成不必要的浪费。针对上面出现不必要浪费的情况，对换热站二次侧采用分阶段改变流量的质调节方式。把室外温度分成二个阶段，当室外温度高于某个设定值时，循环水泵工频运行；当室外温度低于设定值时，循环水泵以0.75工频运行，此时系统的循环水量也就相应的减小。

2.压力的调节控制

压力传感器将用户管网水压信号变成电信号（4-20mA），送给变频器内部PID控制器，PID控制器根据压力设定值与实际检测值进行PID运算，并给出信号控制水泵电动机的电压和频率。通常换热站内循环水泵设二台，一台运行，一台备用，循环水泵流量应是整个热网系统全部循环流量的110%，循环水泵扬程应是整个热网系统总压力降的110%--120%。同时为节约电能，提高调控水平，配备变频调速装置。当用水量较少时，1#泵在变频器控制下变频运行。如需水量加大，压力传感器在管网端测的水压偏小，则变频器输出频率上升，直到50Hz。这时1#泵由变频切换为工频运行状态。同时系统对2#泵进行变频起动和调节。如果两台泵供水仍不能满足供水要求，则系统将2#泵投人工频进行，将3#泵投人变频运行。供水量增大，加泵情况依次类推。如用水量减少，变频器的频率会下降。当变频器频率下降至下限值时，PLC将最先工频运行的水泵停掉如果频率下限值仍持续出现，PLC再停止第2台工频运行的水泵。系统按先开起的泵先切除的顺序逐台切换泵，以维持管网水压恒定。
