西门子PLC技术：西门子S7-300/400PLC的程序结构分析

西门子S7-300/400的plc程序结构随着编程人员所采用的程序设计方法的不同而不同。一般而言，程序设计可以采用线性化编程、调用式编程、结构化编程的方法（如图所示）。

采用线性化编程时，所有程序指令都编写在一个连续的程序块——组织块OB1中，无须编制程序块、功能块、数据块等。

采用调用式编程的程序由组织块OB、程序块(FC)、功能块(FB)、系统程序块(SFC)、系统功能块( SFB)、数据块(DB)等组成，由组织块OB1对各逻辑块与数据块进行组织与管理。

 采用结构化编程的程序结构形式与调用式编程相同，程序同样由组织块OB、程序块(FC)、功能块(FB)、系统程序块(SFC)、系统功能块(SFB)、数据块(DB)等组成，并通过组织块OB1对其进行组织与管理。功能块(FB)可以用于结构化编程，为了满足参数化编程的需要，功能块(FB)需要配套的即时数据块DI，组织块OB1在调用FB时，需要根据不同的控制要求，通过即时数据块DI对参数进行赋值。

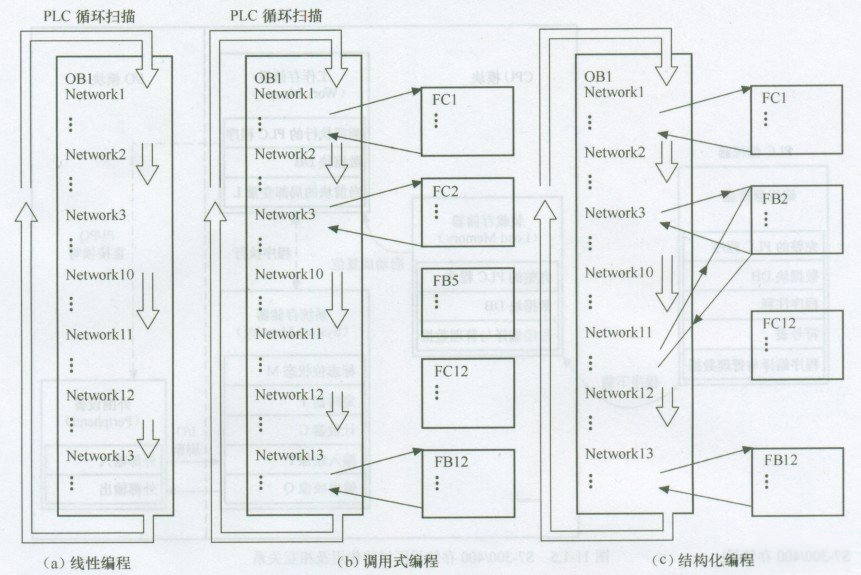

图中为采用三种不同编程方式的程序结构示意图，在实际调用式编程、结构化编程时，被组织块OB1调用的逻辑块还可以调用其他逻辑块（程序嵌套）。
