    城市燃气管网SCADA系统控制的功能要求解析

    发布时间:2018/01/31 点击量:0
    富士160KW变频器维修

      随着国内城市建设规模的不断扩张,城市管网输配系统也不断扩张,这也使燃气输配情势越来越变得复杂,在一些大城市,SCAAD系统在燃气行业正在备受关注,数据采集与监视控制系统即SCADA(Supervisory Control And Data Acquisition)系统,是一个以计算机为基础的对生产过程进行控制及调度的自动化系统。通过SCADA系统对生产现场设备进行监视和控制,能够实现对生产现场数据的采集、对生产设备的控制、参数的调节以及信号报警等多种功能。

      城市燃气管网SCADA系统的建立基础是计算机、通讯系统、控制器、传感器,其结构基本是由中央计算机管理系统、系统中继站、远程控制单元RTU等三级组成。主要包括计算机及其网络系统、RTU及其通信系统等,以此来完成远程控制、站控等功能。如今的城市燃气输配系统是一项较为综合设施,主要有以下几部分组成:

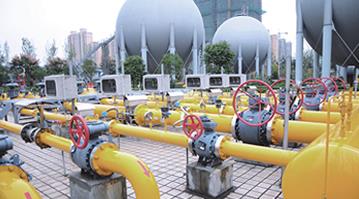

      燃气管网,其分为高压、中压、低压等不同压力等级;城市燃气分配站或压气站、多种类型的调压站或者调压装置;储配站;监控与调度中心;维护管理中心。

      调度控制中心设有SCADA系统,保证输送管道及各站场的正常输气,并可以全面监视,对全线输气进行自动控制,为确保SCADA系统正常运行,在各站设置站控制系统,它是SCADA系统的远程控制站,SCADA系统的正常运行必须以此为基础。

      调度控制中心及后备控制中心的计算机系统、站控制系统SCS、远程终端装置RTU、通信系统构成了SCADA系统。由调度控制中心的统一调度,协调优化运行。

      中心控制级系统。计算机控制系统已成为燃气管网运行系统的核心,从现场收集信息实施管理功能,系统的配置必须要能够提供:以多余的结构保证高效率;有多余的服务器用作数据收集和由SQL接口标准支撑的实时数据库;有关历史数据库的服务器。

      站场控制级系统。站场控制装置包括简单的外部站到远端站(RTUS)不同的种类,有的远端站仅作为收集信息,控制中心得到信息后,通过智能远端站实行地区的控制。简单的外部站站务附加的智能控制能力,只能处理有限数量的过程数据。

      就地控制级装置。地控制系统对工艺单体或设备进行手/自动就地控制。当进行设备检修或紧急切断时,可采用就地控制方式。
