    工程经验总结:DCS系统抗干扰要求

    发布时间:2018/01/30 点击量:0
    富士160KW变频器维修

      制约电厂DCS系统安全、稳定、可靠运行的重要干扰因素是电源供应、信号归类及电缆敷设、接地系统的 设计、施工及维护问题;本文结合工程经验,阐述了这三方面的抗干扰设计方案,提出了施工及维护中的一些注意事项,供项目设计、施工以及维护参考,以便实现DCS的有效投入,保证电厂安全稳 定运行。

      DCS系统抗干扰要求

      为提高电厂DCS系统的测量水平和控制精度,保证控制系统的安全、稳定、可靠运行,热控专业在设计、施工、维护阶段必须合理考虑DCS系统在电源、信号、接地方面的抗干扰要求。

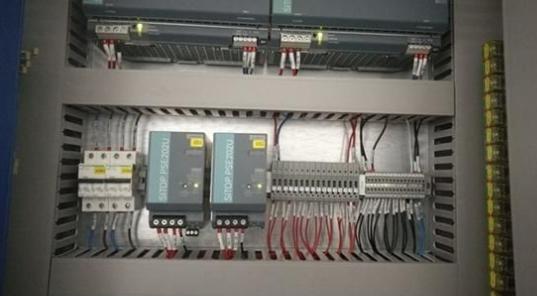

      1、电源要求

      电源安全性是任何供电系统必须满足的最基本条件。首先在前期设计中在没选择电源和开关型号时,充分考虑所有设备最大工作电流,并留出足够余量,方便日后增加设备。其次在选择电源线路时,不仅要求根据电流容量选择合适线径,而且要求有足够机械强度,具有防腐性,并且能够阻燃。

      电源可靠性和连续性是DCS稳定运行的前提。DCS供电 系统除给DCS供电外,不应再接入其他系统和设备,如果无 法实现独立电源,那么可以通过加装电源隔离装置的方法(常用UPS不间断电源)来实现。供电电源应有两路电源供电,一路应采用交流不问断电源(UPS),另一路来自厂用低压工 作段电源。两路电源宜设自动电源切投装置,切投时间应确保不影响控制系统的运行。任何一路电源失去或故障不应引起控 制系统任何部分的故障、数据丢失或异常动作;任何一路电源失去都应在控制系统获得报警。

      2、信号要求

      DCS的输入、输出信号线是干扰信号进入DCS的途径之一,一般来说信号越弱受干扰的影响越大。首先应对信号分类如下:

      ①I类信号:热电阻信号、热电偶信号、毫伏信号、应变信号等低电平信号。

      ②Ⅱ类信号:0~5 V、1~5 V、4~20 mA、0~10 mA模拟量输入信号;4~20 mA、0~10 mA模拟量输出信号;电平型/触点型开关量输入信号;脉冲量输入信号;24VDC小于50 mA的阻性负载开关量输出信号。

      ③Ⅲ类信号:24V~48VDC感性负载或电流大于50 mA的阻性负载的开关量输出信号。

      ④Ⅳ类信号:110VAC或220VAC开关量输出信号,此类信号的馈线可视作电源线处理布线的问题。

      其中,I类信号很容易被干扰,Ⅱ类信号容易被干扰,而Ⅲ和Ⅳ类信号在开关动作瞬间会成为强烈的干扰源,通过空间环境干扰附近的信号线。

      为了有效减小各个信号之间的干扰,不同类型的信号电缆与DCS相连时,信号电缆的设计和布置应满足以下原则:

      ①对于I类信号电缆,最好采用屏蔽双绞电缆。

      ②对于Ⅱ类信号,尽可能采用屏蔽电缆,其中Ⅱ类信号中用于控制、联锁的模入/模出信号、开入信号,必须采用屏蔽电缆。

      ③对于Ⅳ类信号严禁与I、Ⅱ类信号捆在一起走线,应作为220 V电源线处理,与电源电缆一起走线,有条件时建议采用屏蔽双绞电缆。

      ④对于Ⅲ类信号,允许与220V电源线一起走线(即与Ⅳ类信号相同),也可以与I、Ⅱ类信号一起走线。但在后者情况下Ⅲ类信号必须采用屏蔽电缆,最好为屏蔽双绞电缆,且与 I、Ⅱ类信号电缆相距15cm以上。

      ⑤屏蔽电缆的屏蔽层必须只有一点接地,并且要接地良好。

      ⑥绝对禁止大功率的开关量输出信号线、电源线、动力线等电缆与直接进入DCS系统的I、Ⅱ类信号电缆并行捆绑。

      ⑦绝对禁止采用一根多芯电缆中的部份芯线用于传输I类 或Ⅱ类的信号,另外部分芯线用于传输Ⅲ类或Ⅳ类信号。

      ⑧严禁同一信号的几芯线分布在不同的几条电缆中(如三线制的热电阻)。

      3、接地要求

      接地给整个系统提供一个统一的、公共的、以大地为零的基准电压参考点。当供电或设备出现故障时,通过有效的接地系统承受过载电流,并迅速传至大地,保证人员和设备的安全。此外,接地系统还为DCS设备提供屏蔽、消除干扰。Dcs系统具有2种接地方式:保护接地和工作接地(逻辑接地、屏蔽接地及本安接地)。①保护接地(CG):为了防止设备外壳的静电荷积累、避 免造成人身伤害而采取的保护措施。②系统接地:使DCS信号建立一个基准点,该基准点接 地是为了使基准点保持较稳定的电位,以保证信号传输的可靠 性和准确性。③屏蔽接地(AG):也叫模拟接地,它可把现场信号传输时所受到的干扰屏蔽掉,以提高信号精度。④本安接地:齐纳安全栅专设的接地。当本安回路电流、电压过大,安全栅的保险丝熔断,限制危险区域点火源的能量,实现本安保护。

      DCS接地系统,由接地连接和接地装置两部分组成。接地连接包括不同性质的接地连线、接地汇流排、接地分干线、接地汇总板和接地干线等;接地装置包括总接地板、接地总干线和接地极等。

      为了合理设计DCS接地系统,需要引入连接电阻、对地电阻和接地电阻的概念。连接电阻:从设备的接地端子到总接地板之间导体及连接点电阻的总和;接地极对地电阻:接地极的电位与通过接地极流人大地的电流之比;接地电阻:是指接 地极对地电阻和总接地板、接地总干线及接地总干线两端的连接电阻之和
