    完善换热站自控系统保证供热系统稳定运行

    发布时间:2017/10/25 点击量:0
    富士160KW变频器维修

      城市集中供热的发展对供热网络提出了更高的控制和调节要求。热源厂通过城市高温水管道、蒸汽管道将热水、蒸汽送至各居民小区、企业中的换热站,在换热站高温水管道、蒸汽中的高温水、蒸汽与进居室暖气片的热水通过换热器交换热量。经过换热后,二次网中热水流入各居室中。在这个热传递过程中,热源厂供热调度要实时监视分散在不同地理位置换热站中温度、压力、流量、液位等参数,通过这些数据来控制换热站中各种设备的运行。同时,根据这些数据调节热源厂运行机组,保证供热系统的稳定运行。

      目前多数的换热站仍然是独立运行、手工操作和人工监控,不仅增加了供热人力成本,而且设备事故情况也很常见,极大影响了集中供热安全性。而且由于换热站的监控数据与热源厂热力调度不能实时传输,造成热力调度无法对热源厂运行状况进行系统的分析判断,导致热力失调用户冷热不均,不能实现供热系统整体最佳状态,影响供热效果而造成能源的极大浪费。

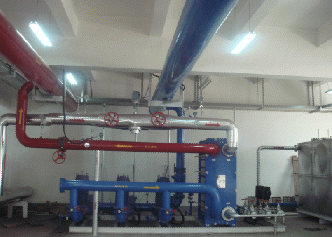

      完善的换热站自控系统则能够全面解决上述难题。换热站的组成,一般由汽(水)水换热器组成的换热系统、循环水泵组成的循环水系统和补水泵组成的补水系统来构成。

      换热站自动控制主要完成的功能:

      (1)换热站入网的热量调节。当入网供热能力正常时,换热站的调节系统应该根据设定值自我调节实现可靠运行。

      (2)换热站对热用户终端的调节。对于热用户终端的调节主要就是要实现对热用户终端网供、回水温度和压力的调节,最关键的是如何对循环水泵的控制。

      (3)换热站补水部分的调节。在换热站运行期间,热用户终端系统会出现跑、冒、滴、漏和用户偷放水现象。循环热水的流失会使回水压力过低,有可能形成热水汽化,引起热交换器的剧烈振动。这会严重影响系统的供热效果和设备的运行安全。换热站补水恒压系统的作用是防止热用户终端倒空,保证系统在规定压力下恒压运行。

      (4)换热站的现场监视功能。自动系统应该能够根据各处的传感器传回的数据自动进行故障判断,并在监控画面上显示控制设备运行状态的实时数据。故障的诊断由换热站控制器内的软件通过数据分析来完成。

      (5)换热站的自我保护功能。换热站的控制系统根据温度、压力、流量、液位等传感器的数据,进行自我判断,并进行有关的动作进行换热站设备自我保护,避免发生危险。

      换热站自控系统中系统控制单元是整个自控的核心,由人机界面、PLC、变频器、仪表等组成。人机界面采用触摸屏与PLC直接相连。通过配置触摸屏按钮内置数据、实时改变PID参数。监测换热器、调节阀、循环泵、补水泵及变频器工况,显示现场温度、压力信号,内设报警极限值可进行声、光报警,方便调节和控制整个工作过程。PLC是控制系统的核心。可设置PID参数进行闭环控制:根据PID运算结果进行D/A变换输出,实现手动或自动调节执行机构(调节阀、变频器);具有系统故障诊断,判断异常温度、压力、电流等故障信号;实现循环泵及补水泵工频,变频切换控制。变频器实现多个泵的轮换及补水工作,通过变频器调节循环泵与补水泵转速,实现节能调速。通过PLC驱动调节阀开度或调节变频器输出频率,满足换热系统恒温运行。同时控制补水泵启动与停止,维持热网系统压力基本恒定。避免因缺水而带来安全隐患。触摸屏能通过PLC对现场设备进行实时监测、控制和报警,达到高可靠性、稳定性运行。

      沈阳享立得科技有限公司的换热站自控系统方案完全做到无人值守换热站,很好的实现了对换热站设备的自动控制,提高了供热质量。在满足用户需求的前提下,节约了大量的人力、物力资源,减少了不必要的浪费。同时,管理人员可以更清楚的了解各个换热站的运行数据,有效的提高了供热管理水平,提高了热力系统的运行管理水平及供热公司的经济效益。
