碳酸钠半干法脱硫+低温脱硝一体化工艺

　　碳酸钠半干法脱硫+低温脱硝一体化工艺

　　1.脱硫脱硝原理

　　采用半干法脱硫工艺，使用Na2CO3溶液为脱硫剂，其化学反应式为：

　　Na2CO3+SO2→Na2SO3+CO2(1)

　　2Na2SO3+O2→2Na2SO4(2)

　　脱硝采用NH3-SCR法，即在催化剂作用下，还原剂NH3选择性地与烟气中NOx反应，生成无污染的N2和H2O随烟气排放，其化学反应式如下：

　　4NO+4NH3+O2→4N2+6H2O(3)

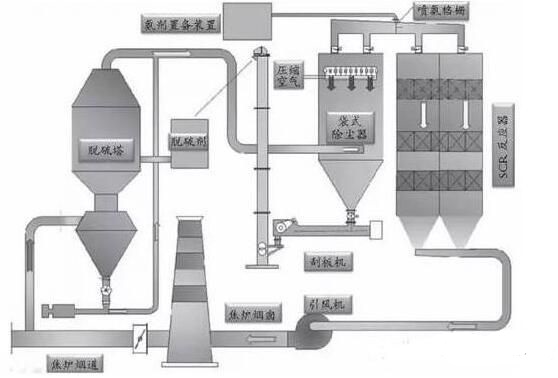

　　2.工艺流程

　　焦炉烟气被引风机引入工艺系统，先脱硫除SO2，后除尘脱硝，再脱除颗粒物和NOx，最后经引风机增压回送至焦炉烟囱根部。

　　该工艺主要由以下系统组成：

　　脱硫系统由脱硫塔及脱硫溶液制备系统组成。Na2CO3溶液通过定量给料装置和溶液泵送到脱硫塔内雾化器中，形成雾化液滴，与SO2发生反应进行脱硫，脱硫效率可达90%。脱硫剂喷入装置与系统进出口SO2浓度联锁，随焦炉烟气量及SO2浓度的变化自动调整脱硫剂喷入量。

　　核心设备为烟气除尘、脱硝及其热解析一体化装置，包括由下至上集成在一个塔体内的除尘净化段、解析喷氨混合段和脱硝反应段。

　　氨系统负责为烟气脱硝提供还原剂，可使用液氨或氨水蒸发为氨气使用。

　　热解析系统负责为脱硝装置内的催化剂提供380-400℃高温解析气体，分解黏附在催化剂表面的硫酸氢铵，净化催化剂表面。

　　3.工艺特点

　　①半干法脱硫设置在脱硝前，将烟气中的SO2含量脱除至30mg/Nm3以下，以保证后续的高效脱硝。

　　②烟气脱硫、除尘、脱硝、催化剂热解析再生一体化，节省投资、运行费用低、占地面积少。

　　③脱硝前先除尘，以减少粉尘对催化剂的磨损、延长催化剂使用寿命。

　　④通过除尘滤袋过滤层和混合均流结构体的均压作用，使烟气速度场、温度场分布更加均匀，可提高脱硝效率。

　　⑤氨气通过网格状分布的喷氨口喷入装置内，高温热解析气体通过孔板送风口送入烟气中，使氨气与烟气、高温热解析气体与烟气接触更充分，混合更均匀。

　　⑥在不影响正常运行的条件下，可在线利用高温烟气分解催化剂表面黏性物质，提高脱硝催化效率和催化剂使用寿命。

　　⑦省略传统工艺中的催化剂清灰系统。

　　⑧烟气通过滤袋在过滤过程中，与滤袋外表面滤下的未反应脱硫剂充分接触，进一步提高烟气的脱硫效率。

　　⑨半干法脱硫温降小(<30℃)，除尘脱硝一体化缩短流程，减小整体温降，回送烟气温度大于150℃，满足烟囱热备要求。

　　⑩烟气在高于烟气露点温度的干工况下运行，不存在结露腐蚀的危险，无需做特殊内防腐处理。

　　4.投资与操作成本

　　投资成本约为35-45元/吨焦，操作成本约为12.6元/吨焦。
