    集中供热换热站设计优化:换热站设备选型之水泵的选择

    发布时间:2019/01/11 点击量:0
    富士160KW变频器维修

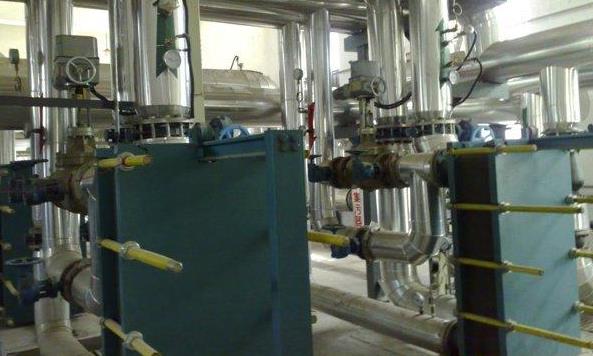

     换热站集中供热系统中的重要组成部分。换热站的作用是换热站是系统供热网路和供热用户连接的场所。它是热源和热源所送达目的地的中间环节。换热站决定着供热品质的好坏,也对改善热网系统的热力工况,以及提高热网系统的供热质量都起着十分重要的作用。

    目前,我国集中供热的地区,换热站所存在的普遍缺点是:换热站内能耗消耗严重,站内的循环泵和补水泵的输出流量,不能根据供暖负荷的变化和管网压力的变化而自动调节输出流量。

    集中供热换热站的设计优化之换热站水泵的选择

    水泵作为换热站内主要的动力设备,其选型是否合理是影响换热站运行是否节能的关键因素。水泵的选择主要考虑扬程和流量两个参数。根据《城镇供热管网设计规范》,供热管网循环水泵的选择应符合下列规定:

    1.循环水泵的总流量不应小于管网的总设计流量,当热水锅炉出口至循环水泵吸入管有旁通管时,应计入流经旁通管的流量;

    2.循环水泵的扬程不应小于设计流量条件下热源,供热管线、最不利用户环路压力损失之和;

    3.循环水泵应具有工作点附近较平缓的“流量-扬程”特征曲线,并联运行的特征曲线宜相同;

    4.循环水泵的承压、耐温能力应与供热管网设计参数相适应;

    5.应减少并联循环水泵的台数;设置3台及3台以下循环水泵并联运行时,应设备用泵;当4台及4台以上下循环水泵并联运行时,可不设备用泵;

    6.多热源联网运行或采用集中“质-量”调节的单热源供热系统,热源的循环水泵应采用调速泵。

    事实上,循环水量及循环泵选型:根据热力学平衡公式及计算习惯,将各个参数换算成常用单位后,整理出如下简易计算公式:Q=0.86*W/(T2-T1) 其中Q代表流量,单位m3/h ,W代表热负荷,单位KW ,T2、T1代表供回水温度,单位℃。

    补水水量及补水泵选型:根热力站二次侧温度高于65度时,按4%循环流量取值补水流量,扬程为楼房+25米为宜的简划设计规范。

    水泵选型中应该注意哪些问题:

    (1)水泵的流量选择。水泵流量的选择主要与计算的热负荷有关,为了保证水泵流量选择合理,需要对计算出的热负荷进行反复校核。在供热系统管网的阀门、法兰等连接处,由于连接不严密会存在漏水现象,需要选择合适的流量损失附加值来计算流量,进而选择合适的水泵流量。

    (2)水泵的扬程。在闭式热水系统中,计算循环水泵的扬程仅考虑克服整个系统的阻力损失,即循环水泵的扬程,应不小于设计流量条件下热源、热网和最不利用户环路的压力损失之和。已经完成的设计项目中,存在将建筑物高度计算入管网系统的阻力中的现象,使选择的水泵扬程远高于需要克服的系统的阻力,造成大量能源浪费。

    (3)水泵台数的确定。换热站内水泵的使用方式为一用一备或者一用两备。单台水泵运行流量不能满足要求的时,选择水泵并联方式运行,单台水泵运行的扬程不足时,选择水泵串联方式运行。水泵并联运行后,单台水泵的流量减少,并联数目越多流量越小。水泵串联运行后,管网系统的压力增加,特别是后边一台水泵承受的压力较高,选择有承压结构的水泵。除了以上问题,水泵联合运行后给管网调节增加难度,因此,设计选型中,应尽量避免水泵的联合运行。
