解决热网系统压力波动问题 变频调速恒压补水保证供暖热网稳定

冬季北方供暖成为热源厂和用户关注的生活焦点之一。热网供暖给严寒中的人们带来了温暖，从而也使得人们更加关注供暖质量的稳定。其中，热水锅炉压力的稳定就直接关系到供暖系统的供热质量。传统的人工补水的方法，难以保证补水的实时性，管网的压力波动较大不利于系统的安全运行，而且浪费能源。变频调速恒压补水很好地保证了供暖热网的稳定，节约能源要想保持供暖系统压力的稳定，补水系统的压力稳定是关键。

恒压补水是指在小区供暖系统中用水量发生变化时，始终保持回水压力不变，这样既保证了供水能力，使系统管网压力稳定，从而使供暖质量大大提高。沈阳享立得公司设计安装的供暖热网恒压补水系统的控制方案，在实际运行中证明，系统运行稳定、可靠、节能。

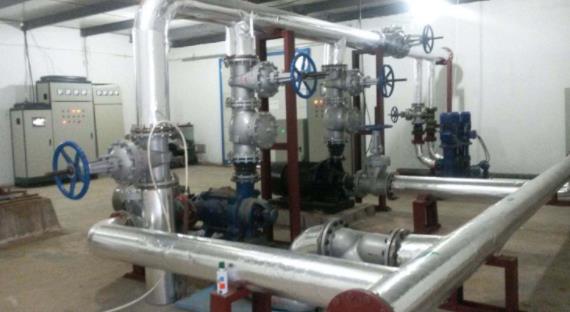

为了满足某小区集中供暖的供暖质量，变频恒压补水控制方案设计了两台60kW 电机作为循环泵用（一备一用），两台3.7kW 电机作为补水泵用（一备一用）。主回路控制系统有手动和自动两种运行方式。当控制方式打到手动时，即进入手动运行方式，此时可通过控制柜的按钮直接工频启动任一电机。此工作方式在变频器损坏或水泵巡检时使用，这时无法使用变频功能。当控制方式打到自动时，即进入自动运行方式，此时通过控制柜按钮启动变频器，变频器将根据设定实现自动恒压补水。

变频器的参数设定在调试过程中是十分重要的，如果参数设定不当，不能满足生产的需要，导致起、制动失败或工作时常跳闸，严重时会烧毁功率模块富士变频器参数达几百个以上，调试时，大多数参数可不变动（按出厂值不动即可），只要把使用时原出厂值不合适的予以重新设定就可。如外部端子操作、最高频率、上下限频率、起动时间、过流保护、过压保护、PID 参数等必须要调整，当运转不合适时，再调整其他参数。

变频恒压供水控制技术因采用变频器改变电动机电源频率，与通过调节阀门开度控制水泵出口压力的方式比较，具有降低管道阻力、大大减少截流损失的效果。而且由于工作在变频工况，在水泵出口流量小于额定流量时，泵转速降低，减少了轴承的磨损和发热，延长泵和电动机的机械使用寿命。另外，因实现恒压自动控制，不需要操作人员频繁操作，工作正常时，可实现无人值守，降低了人员的劳动强度，节省了人力。

实际运行效果表明，采用变频调速恒压补水设计方案全面提高了小区供暖补水系统的可靠性、动态性能指标和经济技术指标。
