享立得全功能型热网监控系统实现智能无人值守换热站

作为自控领域的完整方案提供商，享立得公司提供全功能型的热网监控系统已经在全国多个城市集中供热项目中得到了实施。享立得智能热网监控系统可直接对换热站进行远程控制，大幅度的减少了运行人员的数量和劳动强度，实现了节能降耗、降低运营成本、提高信息化水平等预期目的，实现了热网安全、经济的运行，达到了很好的效果。

享立得智能热网监控系统由换热站监控系统、通讯网络、监控中心和远程用户组成。

换热站监控系统

换热站监控系统由PLC系统、现场仪表及执行机构组成。现场仪表主要包括供/回水压力变送器、液位变送器、远传流量计、热电阻以及远传热量表等。执行机构主要包括循环水泵与补水泵的变频器以及一次网电动调节阀。换热站监控系统主要具有监测、控制、通讯、报警与保护、图像显示等基本功能。

1.1监测功能

监测一次、二次侧供/回水温度和压力，二次侧瞬时及累计流量、热量，补水瞬时及累计流量，室外温度，循环水泵的运行状态，补水泵的运行状态，补水箱水位，电动调节阀的状态，变频器工作状态。

1.2控制功能

 优化控制是对热网的水力工况和热力工况进行全自动调节。一次管网回路控制可自动按照所设定的时间表，在相应的时间段和低温时间段内自动切换，也可以使用恒定设定值法，使用一般的PID调节加前馈的算法就能实现用户要求。在自动状态下，循环泵一般采用变频控制，控制参数为二次供、回水的温压差调节循环水泵变频器的输出频率以满足节能与工艺的要求。

通讯网络

通讯网络是整个热网控制系统联络的枢纽，各个换热站、热源、管道监控节点和泵站通过通讯系统形成一个统一的整体。通讯网络主要由通讯模块（用于换热站监控系统和控制中心通讯）和通讯介质（光纤、无线电波、电缆等）组成。

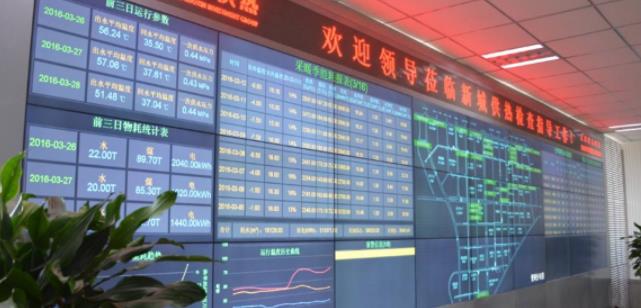

热网监控中心

监控中心硬件系统包括1台服务器、1台工程师站、2台操作员站、打印机和交换机等设备，采用软件实现系统中所有换热站的数据显示、视频显示、报表、报警、曲线、打印等热网监控功能。热网监控中心主要完成对各站的数据采集和分析处理功能，并对各换热站做出控制指导，保证整个系统安全、稳定、高效运行。

远程用户中心

通过授权的远程用户可以通过Internet对监控中心的实时数据、图像进行浏览，出于安全考虑，一般并不针对远程用户开启控制功能。

在进行集中供热智能无人值守换热站自控系统设计的时候，沈阳享立得从自身积累下多年来热网自控系统工程经验，再结合用户的实际技术要求，提供的集中供热智能无人值守换热站的控制和运行监测参数更加准确，换热站的供热温度才能得到保证。并且在进行换热站集中供暖温度控制的时候，还可以根据天气的变化情况来进行调节，这样换热站的运行效率才能得到提高，才能帮助热力企业提升热网系统管理运行的节能性和高效性。
