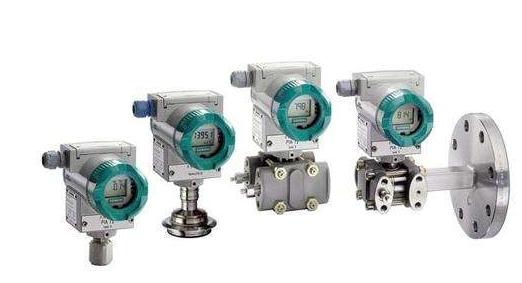

    压力变送器故障解决:压力变送器零点漂移该如何校准

    发布时间:2018/08/30 点击量:0
    富士160KW变频器维修

      常说的压力变送器显示偏高或偏低就是指压力变送器输出电流超差。压力变送器有问题出现该类故障的概率极低,大多数是与压力变送器配套的外围附件有问题引起。如流量测量时三阀组的平衡阀关闭不严或泄漏,等于间接减少了进入差压变送器的差压信号,造成差压变送器输出电流偏低。导压管堵塞或者泄漏,就会出现变送器输出电流偏高或偏低的故障。检查及处理方法可在本站查阅相关内容。

      压力变送器本身有问题导致输出电流超差,一种是设置有误出现的偏差;另一种是长时间使用和环境的影响出现超差。分述如下:

      ①设置有误出现的超差

      变送器的零点在正常情况下,输出的0%与被测压力或差压的零点是一致的。使用中如果出现0%与被测压力或差压的零点不一致故障,大多不是变送器有问题,而是设置有误。如有一台EJA430变送器,在通大气的情况下,输出为0%,但显示的压力值却是0.14MPa,用BT200手操器检查,发现自动调零值(J10:ZERO ADJ)为0.0%;手动调零值(J11:ZERO DEV)为1.4%。用外部调零把压力显示调为0MPa,发现此时输出为-0.14%。我们知道输出百分数的值与量程上、下限值有关,进人BT200的量程设置,发现量程下限值为0.14MPa,上限值为10MPa。观察变送器的铭牌,出厂量程为0.14-14MPa。调校时的疏忽,只修改了量程上限,而没有修改量程下限,导致出现上述故障。

      ②长时间使用和环境的影响出现超差

      a、零点漂移的调校

      变送器的零点漂移,即输入给变送器的压力已为零,但输出电流不是4mA或者显示误差超出允许范围,通常用手操器清零大多能解块问题。但遇到零点漂移无法清除,或者清零后,PV值读数误差大时,有合乎要求的标准仪器时,可采用以下方法调校。

      有一台量程为0-1MPa、0.2级的压力变送器,其零点输出值Ic=3.9560mA,用手操器对其零点进行清零,输出值始终不变。用式(9-1)计算出要输入给变送器的标准压力值Pzd。
    公式(9-1)

      公式中 Pzd为变送器输入端压力,Pa;Ps为变送器输入端量程上限压力值,Pa;Pz为变送器输入端量程零点(下限)压力值,Pa;Ic为校准前变送器输出值,mA;Iz为变送器零点理论输出值,4mA;Is为变送器量程上限理论输出值,20mA。

      按式(9-1)计算出Pzd=-0.00275MPa,于是在变送器输入端加-0.00275MPa的压力,待压力稳定后,用手操器进行清零,然后将输入端压力调为零,变送器的零点输出值为3.9993mA,已在允许误差范围内。

      b、线性超差的调校

      变送器在量程内线性超差,可通过调整量程上限值来解决。当输入压力为上限值Ps,电流输出上限值超出允许误差时,通过手操器将变送器的上限值修改为Psd,Psd可用式(9-2)计算,除已注明外,式中的其他符号含义与式(9-1)相同。

    公式(9-2)

      公式中Psd为变送器输入端上限修改后内部设定压力值,Pa;Isc为校验前变送器上限输出值,mA。从式(9-2)可看出变送器的实际上限值仍然为Ps,即量程不变,只是调整后使其实际输出值与理论值保持一致,来减小或消除示值误差。

      有一台量程为0-0.4MPa、0.2级的压力变送器,输入上限压力值时,输出电流值Ic=19.9643mA.按式(9-2)计算得出Psd=0.3991MPa,用手操器将压力变送器的上限改为0.3991MPa。输入端加上限压力0.4MPa,电流输出值为20.0008mA,已在允许误差范围内,再对零点及全行程进行校准。

      以上方法基本可以解块变送器零点漂移及量程上限超差的问题,由于其属于一点或两点校准,所以并没有改变变送器的量程范围,只是减小或消除示值误差。

      双法兰变送器的输出电流偏高时,应检查负(低)压侧是否漏油;输出电流偏低时,应检查正(高)压侧是否漏油。
