工控维修：PLC控制系统故障之软件硬件排查思路

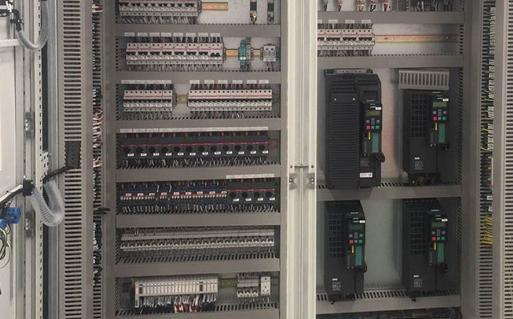

　　PLC控制系统故障分为软件故障和硬件故障两部分。PLC系统包括中央处理器、主机箱、扩展机箱、I/O模块及相关的网络和外部设备。现场生产控制设备包括I/0端口和现场控制检测设备，如继电器、接触器、阀门、电动机等。

　　1、PLC软件故障

　　PLC具有自诊断能力，发生模块功能错误时往往能报警并按预先程序作出反应，通过故障指示灯就可判断。当电源正常，各指示灯也指示正常，特别是输入信号正常，但系统功能不正常（输出无或乱）时，本着先易后难、先软后硬的检修原则首先检查用户程序是否出现问题。

　　用户程序储存在PLC的RAM中，是掉电易失性的，当后备电池故障系统电源发生闪失时，程序丢失或紊乱的可能性就很大，强烈的电磁干扰也会引起程序出错。

　　2、PLC硬件故障

　　①PLC主机系统故障

　　A、电源系统故障。电源在连续工作、散热中，电压和电流的波动冲击是不可避免的。

　　B、通讯网络系统故障。通讯及网络受外部干扰的可能性大，外部环境是造成通讯外部设备故障的最大因素之一。系统总线的损坏主要由于PLC多为插件结构，长期使用插拔模块会造成局部印刷板或底板、接插件接口等处的总线损坏，在空气温度变化、湿度变化的影响下，总线的塑料老化、印刷线路的老化、接触点的氧化等都是系统总线损耗的原因。

　　②PLC的I/O端口故障。

　　I/O模块的故障主要是外部各种干扰的影响，首先要按照其使用的要求进行使用，不可随意减少其外部保护设备，其次分析主要的干扰因素，对主要干扰源要进行隔离或处理。

　　③现场控制设备故障

　　A、继电器、接触器。减少此类故障应尽量选用高性能继电器，改善元器件使用环境，减少更换的频率。现场环境如果恶劣，接触器触点易打火或氧化，然后发热变形直至不能使用。

　　B、阀门或闸板等类设备。长期使用缺乏维护，机械、电气失灵是故障产生的主要原因，因这类设备的关键执行部位，相对的位移一般较大，或者要经过电气转换等几个步骤才能完成阀门或闸板的位置转换，或者利用电动执行机构推拉阀门或闸板的位置转换，机械、电气、液压等各环节稍有不到位就会产生误差或故障。

　　C、开关、极限位置、安全保护和现场操作上的一些元件或设备故障，其原因可能是因为长期磨损，或长期不用而锈蚀老化。对于这类设备故障的处理主要体现在定期维护，使设备时刻处于完好状态。对于限位开关尤其是重型设备上的限位开关除了定期检修外，还要在设计的过程中加入多重的保护措施。

　　D、PLC系统中的子设备，如接线盒、线端子、螺栓螺母等处故障。这类故障产生的原因主要是设备本身的制作工艺、安装工艺及长期的打火、锈蚀等造成。根据工程经验，这类故障一般是很难发现和维修的。所以在设备的安装和维修中一定要按照安装要求的安装工艺进行，不留设备隐患。

　　E、传感器和仪表故障。这类故障在控制系统中一般反映在信号的不正常。这类设备安装时信号线的屏蔽层应单端可靠接地，并尽量与动力电缆分开敷设，特别是高干扰的变频器输出电缆，而且要在PLC内部进行软件滤波。

　　F、电源、地线和信号线的噪声(干扰)故障。
