工控维修：解决PLC干扰问题　如何降低周边设备对PLC的干扰

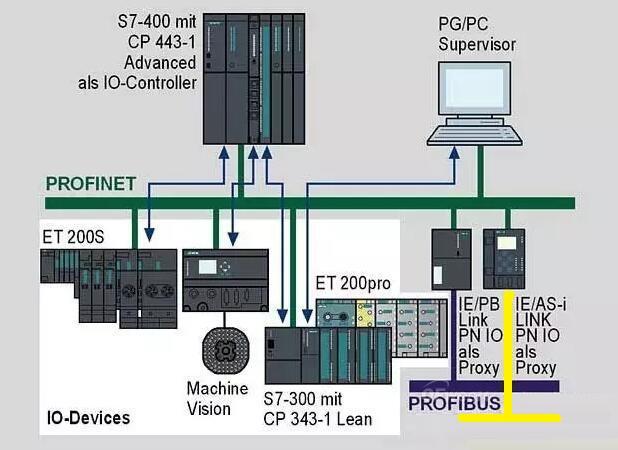

　　解决plc干扰问题目前较多通过良好的布线及接地解决，以下分别介绍：

　　1．布线和接线

　　动力线、控制线以及 PLC 的电源线和 I/O 线应分别配线。将 PLC 的 IO 线和大功率线分开走线。PLC应远离强干扰源，如电焊机、大型动力设备，尽量不与高压电器安装在同一个控制柜内。在柜内 PLC 应远离动力线。与PLC装在同一个柜子内的电感性负载，如功率较大的继电器、接触器的线圈，应并联 RC 吸收电路。PLC的输入与输出最好分开走线， 输入接线一般不要太长。输出端接线分为独立输出和公共输出。在不同组中，可采用不同类型和电压等级的出电压。但在同一组中的输出只能用同一类型、同一电压等级的电源。 开关量与模拟量也要分开敷设。模拟量信号的传送应采用屏蔽线，屏蔽层应一端或两端接地，接地电阻应小于屏蔽层电阻的1/10。

　　PLC 的输出负载可能产生干扰，因此要采取措施加以控制，如直流回路的感性负载增加续流二级管保护，交流回路的感性负载增加阻容吸收电路。

　　2．良好的接地

　　良好的接地是保证 PLC 可靠工作的重要条件，可以避免偶然发生的电压冲击危害。接地的目的通常有两个，一是为了安全，二是为了抑制干扰。完善的接地系统是PLC控制系统抗电磁干扰的重要措施之一。一般的，将接地分成三种：

　　1）安全地或电源接地

　　将电源线接地端和柜体连线接地为安全接地。如电源漏电或柜体带电，可从安全接地导入地下，不会对人造成伤害。

　　2）系统接地

　　PLC 控制器为了与所控的各个设备同电位而接地，叫系统接地。接地阻值不大于 4Ω，一般需将 PLC 设备系统地和控制柜内开关电源负端接在一起，作为控制系统地。

　　3）信号与屏蔽接地

　　一般要求信号线必须要有唯一的参考地，屏蔽电缆遇到有可能产生传导干扰的场合，也要在就地或者控制室唯一接地，防止形成“地环路”。信号源接地时，屏蔽层应在信号侧接地；信号源不接地时，屏蔽层应在 PLC 侧接地；信号线中间有接头时，屏蔽层应牢固连接并进行绝缘处理，一定要避免多点接地；多条信号线的屏蔽双绞线与多芯对绞总屏蔽电缆连接时，各屏蔽层应相互连接好，并经绝缘处理，选择适当的接地处单点接地。
