    电气设备安装技术要点分析

    发布时间:2017/11/13 点击量:0
    富士160KW变频器维修

      电气设备工作能够正常运行的基础是电气设备的成功安装以及调试运行工作的顺利进行。那么,电气设备在安装时应注意哪些技术要点呢?下面,沈阳享立得公司根据工程实战经验,为各位看官分享电气设备安装技术要点:

      1、电气系统安装施工步骤

      熟悉图纸和有关技术资料规范文件→施工测量放线→沟槽开挖及管沟砌筑→配合土建设预留孔洞及预埋铁件→管件加工制作→支架制作及安装→各种电线敷设安装→配电线路测试、配电线路与设备连接→调试和试运→施工验收 。

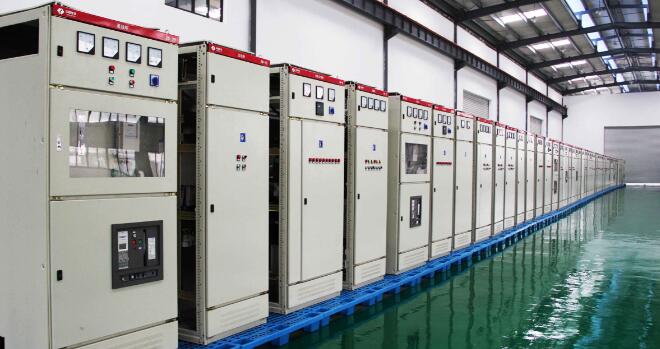

      2、配电箱、配电柜安装要点。在进行配电柜和配电箱的安装过程中,要注意设备支架的安装质量及其与各墙面间的距离,检查突出预留空间是否便于维护与检修。配电柜(箱)和用电设备的支架应先刷好漆再安装到位,安装到位后再对焊接的部位进行补漆。

      3、线路的安装要点。①所用的导线的额定电压应大于线路的工作电压,导线截面应满足供电和机械强度的要求;②暗配线时应尽量避免导线接头,因导线接头不好造成事故,导线连接和分支处不应受到机械力的作用,但必须注意,穿在管内的导线不能有接头,如确实需要,可把接头放在接线盒或灯头盒内;③明配线路在建筑内应平行或垂直敷设,平行敷设的导线距地面一般不小于2.5m;④镀锌钢管,可扰性钢管和金属线槽不得熔焊跨接接地线,以专用接地卡跨接的两卡间连线,为铜芯软导线,截面积不小于4mm2;⑤当绝缘导管在砌体上剔槽埋设时,应采用强度等级不小于M10的水泥砂浆抹面保护,保护层厚度大于15mm;⑥三相或单相的交流单芯电缆,不得单独穿于钢管内,不同回路、不同电压等级和交流与直流的电线,不应穿于同一钢管内,同一交流回路的电线应穿于同一金属钢管内;⑦绝缘子的底座、套管的法兰、保护网(罩)及母线支架等可接近,裸露导体应接地(PE)或接零(PEN)可靠,不应作为接地(PE)或接零(PEN)的接续导体;⑧母线的顺序排列及涂色,直流正极为赭色、负极为蓝色,在连接处或支持件边缘两端10mm以内不涂色;⑨低压电线和电缆,线间和线对地的绝缘电阻值必须大于0.5MΩ。

      4、低压隔离开关、刀开关、漏电保护的安装要点。开关应垂直安装,当在不切断电流,有关灭弧装置或用于小电流电路等情况下,可水平安装;水平安装时分闸后可动触头不得自行脱落,其灭弧装置应用固定可靠。双头倒闸开关分闸位置时,刀片应可靠固定,不得自行合闸。漏电保护器的安装要按产品标志进行电源侧和负荷侧接线,带有短路保护功能的漏电保护器,安装时应确保有足够的灭弧距离。电流型漏电保护器安装后,除应检查接线无误外,还应通过试验按钮检查其动作性能,并应满足要求。

      5、照明开关、插座安装要点。当设计无要求时,照明的安装高度和使用电压等级应符合一般敞开式灯具、灯头对地面距离不小于(室内2m,软吊线带升降器的灯具在吊线展开后0.8m)插座接线应符合规定,单相两孔插座,面对插座的右孔或上孔与相线连接,左孔或下孔与零线连接,单相三孔插座面对插座的右孔与相线连接,左孔与零线连接,单相三孔、三相四孔及三相五孔插座的接地(PE)或接零(PEN)线接在上孔。插座的接地端子不与零线端子连接,同一场所的三相插座,接线的相序一致。接地(PE)或接零(PEN)线在插座间不得串联连接。照明开关安装位置便于操作,开关边缘距门框边缘的距离0.15~0.2m,开关距地面高度1.3m。壁扇下侧边缘距地面高度不小于1.8m。

      6、避雷接地装置安装要点。避雷接地装置顶面埋设深度不应小于0.6m。圆钢、角钢及钢管接地极应垂直入地下,间距不应小于5m。接地装置的焊接应采用搭接焊,搭接长度应符合下列规定;明敷接地引下线及室内接地干线的支持件,间距应均匀,水平直线部分0.5~1.5m,垂直直线部分1.5~3m,弯曲部分0.3~0.5m。
