换热站PID控制可有效提高集中供热质量

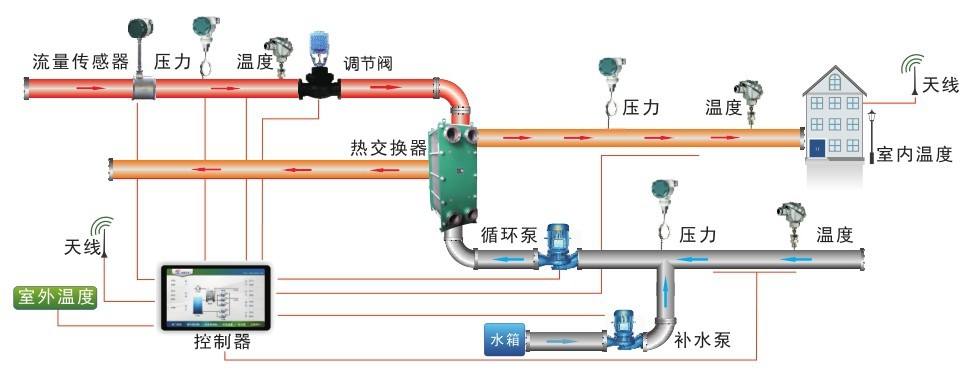

换热站的调节系统采用PID调节控制,通过设定运行参数,控制一次网电动调节阀的开度,实现调节过程,保证用户室内温度达到规定;完成循环水泵进行自动控制,补水泵进行自动控制;水箱水位自动控制;系统停电控制;停水控制。对其故障实现实时报警和连锁启停切换控制。

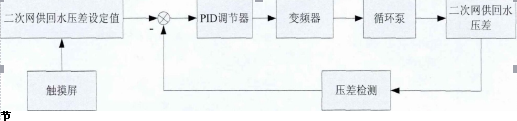

换热站PID控制可以有效的提高集中供热质量。PID算法模块:包括二次网供回水压差、循环泵入口压力、二次网供水温度PID控制。PID控制分为三种模式。分别为手动控制模式,软件手动控制模式和自动控制模式。下面沈阳享立得公司以二次网供回水压差的PID控制为例简单介绍一下PID设计过程。二次网供回水压差PID结构图如图1所示。通过PLC通过检测检测二次网供回水压差变化控制循环泵转速,使得二次网供回水压差保持在一个恒定值。
二次网供回水压差和循环泵入口处压力的PID调节方式为两种,分别为自动控制模式和软件手动控制模式。当循环泵的运行模式为半自动和自动时对应PID的自动控制模式;当循环泵的运行模式为手动时对应PID的软件手动控制模式。二次网供水温度PID控制的设定值都是由触摸屏输入的。最后调节阀的开度和调节阀的给定值都会在触摸屏上显示出来。其中有一些区别在于:在软件手动控制模式下需要由触摸屏设置输出百分比,即调节阀开度的百分比值。而在自动控制模式下该值用于直接输出到触摸屏上,只供显示,无法更改。
输出控制:二次网供水温度PID闭环控制:控制二次供水温度达到设定值,循环泵未开则关闭调节阀。二次网供回水压差PID闭环控制:控制二次进回水压差达到设定值。泵入口处压力PID闭环控制:控制定压点压力达到设定值,水箱液位低则停止补水。泄压阀开关控制:控制定压点过压打开泄压阀泄压。
换热站PID控制调节系统采用免疫PID控制器,根据室外温度的变化和供热实时情况在线自动调整PID控制器参数,具有性能可靠、性价比高、安装简单和节能等优点。
