    享立得烟气除尘技术:布袋除尘工作原理及除尘控制方案解析

    发布时间:2017/06/28 点击量:0
    富士160KW变频器维修

      布袋除尘器工作原理

      布袋除尘器也称之为袋式除尘器,其工作原理就是采用织物滤料对含尘气体进行粉尘分离捕集的设备,起到筛分、拦截、扩散含尘气体的功效。其中,筛分作为布袋除尘器主要的滤尘作用,如果粉尘粒径超过滤料纤维孔隙,设备可自动将粉尘筛滤出来。通常情况下,如果织物滤料纤维孔隙大于粉尘粒径时,主要利用惯性碰撞、扩散等作用完成筛分操作。如果滤布上逐渐形成粉尘黏附层,碰撞、扩散等作用减小,主要采用筛分将沉积的粉尘实施过滤。

      滤料和清灰方式是影响布袋除尘器除尘效果的关键内容,滤料不仅具有较好的透气性、致密性,也具有良好的耐腐蚀、耐高温功效。布袋除尘器清灰主要包括机械振动、脉冲反吹等方式,脉冲反吹根据空气压力主要包括高压、中压、低压脉冲反吹,脉冲清灰能够有效调整喷吹强度及频率,是世界上广泛使用、效果最佳的清灰方式。

      布袋除尘器主要结构

      布袋除尘器主要由滤袋组件、除灰系统、离线保护系统等关键部分组成。含尘气体利用导流管通向各个单元室,基于导流装置作用下,大颗粒粉尘通过分离操作直接落入灰斗,其它粉尘随着气流逐渐进入不同过滤区,通过过滤处理的气体得以排出。若过滤袋表面粉尘达到某个厚度,滤袋内压和外压差异明显增加。若内外压压差上升至设定数值,贮气罐的空气迫使自动打开脉冲阀膜片,输出经过处理的空气。运用风管由喷嘴喷入滤袋内,实施自动反吹灰操作。滤袋组件主要由布袋、袋笼两个部分组成,袋笼能有效支撑布袋,上部与碳钢环进行连接,并将布袋绑扣锁在花板孔上。

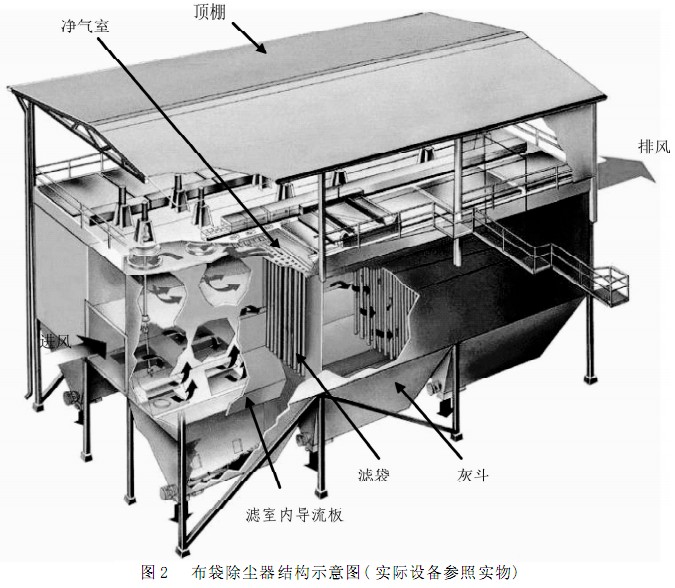

    布袋除尘器基本原理及结构图

     布袋除尘器控制系统硬件及软件

      (1)系统硬件。布袋除尘器属于过滤式除尘技术。布袋除尘器控制系统核心部件选用可编程控制器、触摸屏,根据具体控制要求,挑选开关量模块、温度、湿度、压力传感器,依据工艺生产特点,实现除尘系统自动控制效果。现场触摸屏利用控制器,对生产过程中的各类工艺参数进行采集和处理,展示工艺流程和设备运行情况。

      (2)设计系统软件。控制系统软件主要包括就地控制、远程自动和手动控制三个基本功能,就地工作能对主烟道与旁烟道实施交换。远程自动控制根据设计的温度、湿度等信息,自动完成主烟道和旁烟道转换操作。远程手动控制是指如果需要停炉(停炉时间>4d)实施检修,必须对滤袋上的灰进行多次喷吹,尽最大可能清除滤袋上的灰。

      (3)仪表控制系统:检测仪表和控制仪表选用技术先进、成熟可靠的仪表设备,保证仪表的安全可靠运行。

      沈阳享立得科技有限公司根据用户工艺要求提供专业的除尘系统设计方案,已经在钢铁、热电厂、煤矿等行业内得到成功实施。从享立得公司除尘系统现场场设备运行情况表明,该系统稳定可靠,客户反馈情况良好。
