助力供暖季 换热站自动化系统控制实现高效稳定

随着供暖季的临近，很多供热企业都逐步启动了‘试供热’工作，供热管网逐步进入运转和升温过程，总调度室开启全网水力平衡调节，连接供热管网的换热站，一次管网、二次管网、换热器、循环泵、补水泵、软化罐等供热设施有序排列，所有供热设施设备都在进行最后运转状态的检测，确保11月1日如期稳定供热。

我们都知道冬天供暖会涉及到很多方面问题，就比如说什么是供热一网和二网呢？据享立得公司技术工程师介绍，一次网是指从热源厂来的高温水进入小区换热站通过热交换成为低温水。再供至热用户的管网称为二次网。

供热一网的要求：将热力由热力厂至热力站的供热管道系统，一次网的温度和压力比较高。

二网的要求：将热力由热力站至热用户的供热管道系统，二级管网的温度和压力比一级低很多。

热力厂通过一级管道，将热力输送到各片区的热力站，热力站负责将热网输送的热媒加以检查、调节和转换，最后通过二级管道，输送到各用户家中。

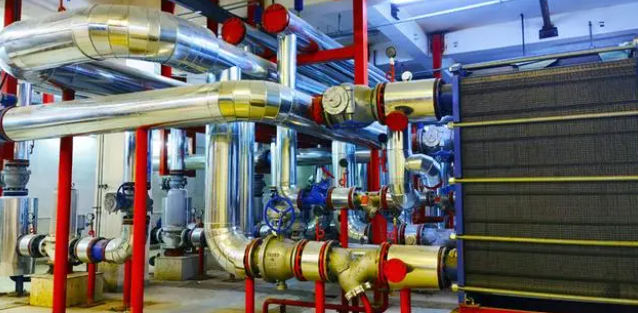

换热站是整个供热系统中重要的一环，它连接着供热网路与热用户，其内安装有管道、阀门、仪表、控制装置等，作用是根据热网工况和不同的条件，采用不同的连接方式，将热网输送的热媒加以调节、转换，向热用户系统分配热量以满足用户的需求；同时还应根据需要，进行集中计量、检测供热热媒的参数和数量。

换热站主要完成从供热一次网到二次网的热量交换，置换出的二次网的热水温度一般在40℃~65℃之间。换热站监控系统可对热网的温度、压力、流量、开关量等进行信号采集测量、控制、远传，实时监控一次网、二次网温度、压力、流量，循环泵、补水泵运行状态，及水箱液位等各个参数信息，进而对供热过程进行有效的监测和控制。在供热期间可按室外温度调节二次网供回水温度（可手动、自动切换），达到按需供热，实现气候补偿节能控制；也可以进行分时分区节能控制，实现供热全网热量平衡及节约能源。

换热站控制系统设计

现场PLC控制站主要由液晶显示操作终端和控制系统两部分组成。彩色液晶显示屏主要完成各种监控画面、采集参数的显示，并接受一些参数设定的输入信息。控制系统采用性价比较高的和利时LM系列PLC，包括CPU模块、I/O模块，背板等，系统集成多种通讯接口，适用于各种通讯网络。

现场PLC控制站主要功能是对各换热站、供热沿线各节点、热用户运行参数（一、二次网温度、压力、流量等）、各种设备运行状态进行实时监控及采集，并根据气象环境和负荷的变化按预先设定的控制策略对换热站循环泵、补水泵和调节阀进行自动调节，来实现换热机组的完全自动控制。如果有通讯网络的支撑，现场监控站还可以将反映换供热运行的数据传送到调度中心，同时接收调度中心发来的调度控制指令。

享立得公司基于PLC控制的换热站可以实现对供热沿线的各节点、设备运行参数和设备运行状态进行实时采集和监控，根据气象环境等负荷变化，对现场补水泵、调节阀、循环泵等设备实现快速、精准的自动调节等，实现无人值守换热站的远程监控和调度，真正意义上实现整个热网系统的高效稳定运行。
