供热管网智能控制中热交换站主要设备及实现功能

热交换站是热源厂和热用户之间的供热系统，是整个集中供热系统的重要组成部分。

供热系统主要包括热水管网和热力站，热水管网分为一次网和二次网，一次网是指连接在热源网与热力站之间的管网，二次网是指连接在热力站与热用户之间的管网，热力站通过二次管网把热量送到终端用户。根据热传导特点，水温差越大传递速度越快。当二次侧水温高的时候，把水流量变小，当二次侧水温低的时候，把水流速增大，以实现用户室内温度稳定。

热交换站的工作过程是PLC控制器根据二次侧回水的温度，调节二次侧水流量和一次侧的调节阀。二次侧水流量是通过变频器驱动水泵实现的。使用变频器的优点是可以实现无波动流量变化。此外随着运行时间的变长，由于二次侧是一个自循环，因此水量会减少，需要根据水流情况，通过变频器驱动水泵补给软化水。

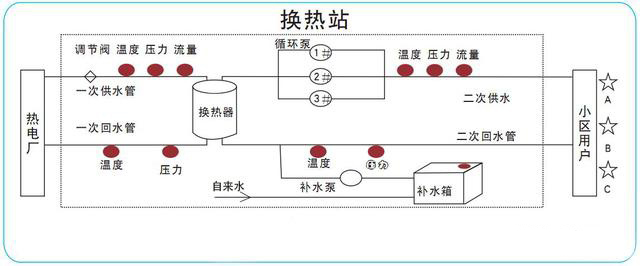

热交换站的原理图

热交换站的主要设备有PLC控制系统（包括各种模板）、热交换器、变频器和水泵、流量计、压力传感器和温度传感器等。

智能供热管网系统热换站主要实现以下几个功能：

（1）数据检测。主要包括热交换站一次侧总管的供水温度和回水温度、热交换站二次侧总管的供水温度和回水温度、热交换站一次侧供水总管压力和回水总管压力、热交换站二次侧供水总管压力和回水总管压力、热力站补水管网的流量、热力站一次管网的流量。

（2）自动控制。通过PLC检查二次侧回水温度，来调节热力站一次管网的供水流量和循环泵实现室温恒定。二次侧自动补水。

（3）报警。通过PLC接收一次侧管网和二次侧管网中的压力和温度传感器的信号，与设定温度对比，如低于设定值，系统会启动自动控制，但如果超过设定时长，一或二次侧管网中的压力或温度仍未达到设定值，则系统会发出报警信号，提示系统异常。

（4）远程监控。组过组态软件可将各类反馈信号实时体现出来。象系统发生报警，那么维修人员可通过远程监控了解到哪一路段的数值不达标，这样有针对性地维修，大大降低了维修的难度，缩短了维修时间。
