PH酸碱自动调节控制系统在各种工业环境的水处理都有着广泛的应用。调节PH值就是靠调节水中两种离子的含量来达到最终改变水质的目的。PH自动调节加药系统应用场合: 电镀废水, 颜料的生产，印染厂水处理，冷却水，化工工艺（反应釜）等。

PH自动调节加药系统是通过PH在线控制器自动检测被测液体的PH值，并通过设定控制范围转换成电流信号输出到自动加药计量泵，自动加药计量泵（设定接收信号范围及输出频率范围）通过接收到的信号，自动调节计量泵的加药量。

沈阳享立得公司致力于工业自动化系统控制方案。根据用户的实际需要，采用PH控制仪控制的酸碱(PH)自动调节系统提供了最佳的酸碱自动控制方案。

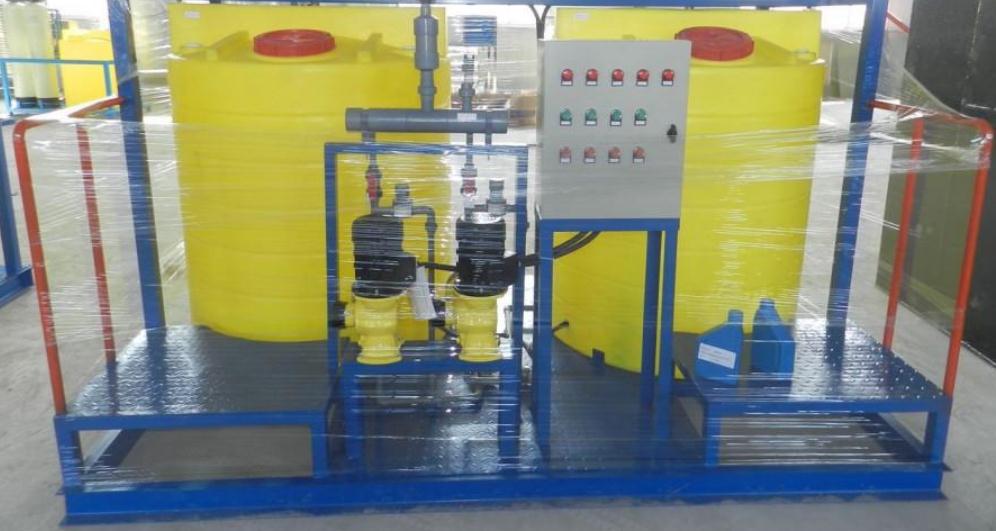

PH自动调节系统设备组成：

pH自动调节系统否正常稳定运行，关键取决于pH控制器，加药泵。加药泵的选型根据流体介质选型很重要，尤其是pH自动调节系统经常会用到浓酸及浓碱，能否在关键需要加药的时候精确的投加所需要的剂量是很重要的。

1. 精密加药计量泵：

隔膜式精密计量泵由微处理器监控、安全可靠、结构精巧，能够根据PH分析仪表检测的反馈信号(主要为4～20mA)自动调整计量泵加药量，精密稳定地添加化学药品，酸或碱，同时可根据液位情况实现自动开停泵动作。

2. PH分析仪：

pH测量和控制单元在其广泛的应用领域中体现了最大的过程稳定性，具有多种控制特性（P、PI、PD、PID），可将pH检测仪检测的信号精确显示出来，并控制精密计量泵是否添加药液，确保将被处理水的pH值控制在恒定的设定值上。能够实时检测显示水质PH值，自动与设定值进行比较，根据反馈信号，控制计量泵的启停。pH传感器能够精确的测量被处理水中的PH值,并将检测信号值准确输入PH显示控制表中。

3、工业pH计电极：

pH传感器是经精湛的玻璃吹制技术精制而成，这种高超的制造工艺确保了其测量的精度和可靠性。pH检测仪敏感隔膜所用的玻璃具有阻抗小、pH值小于1和大于12时的偏差小、温度变化的影响小等特点。能够精确的测量被处理水中的pH值，将测得信号准确输入pH显示控制表中。

4. 液位控制。

可测知化学药品酸碱储罐里的药品是否用尽,并在药液不足时发出信号报警通知计量泵停止工作。

5. 化学药品加药桶储罐：

加药设备专用储药桶,其上面有精密加药计量泵等设备的专用安装定位孔，容量从100L到5000L不等。

6. 自动控制系统：

自动控制系统一般由：PLC，变频器，触摸屏等元器件组成，根据pH计信号经过PID运算后达到稳定控制pH值作用。

PH自动调节加药系统选型注意事项

（1）用户选用加药装置时，首先根据系统需要投加溶液量来确定选用规格(包括计量泵参数、搅拌箱容积、溶液箱容积及现场条件)，再根据投加情况，确定投加方式(一般采用“一开一备”的方式)；

（2）根据需要选取加药装置各部件的材质（PVC、PE、不锈钢SUS304、SS316、碳钢）、计量泵类型（电磁泵，机械泵、隔膜泵）、药剂的参数（名称、浓度、温度、密度、粘度、腐蚀性等）。
