变频器过电流保护：马达保护器的作用及安装方式

马达保护器能装在变频器前面吗？

★变频器输入侧的单相、三相交流电源最好不要用电磁开关或者交流接触器这些电气元器件。因为变频器在带负载运行时，或者供电线路不稳定，电磁开关及交流接触器会动作产生的浪涌电流会引起变频器的过电流保护回路动作。

正因如此，马达保护器可以作为不经常动作的断路器完全可以接至变频器的输入回路使用。

但在选择这种结构的保护器时注意，虽然变频器具有过电压、过电流及短路保护等，作为变频器输入时一定要根据变频器的额定输出功率来选择马达保护器。最好将保护器的额定电流调节为最大值。当选用适配电机时，变频器能对电机实施热保护。若电机与变频器额定容量不匹配，则务必调整变频器内部的保护值或者采取其他保护措施，以保证电机的安全运行。简单理解为保护器接在变频器的输入侧，就是一个断路器使用。

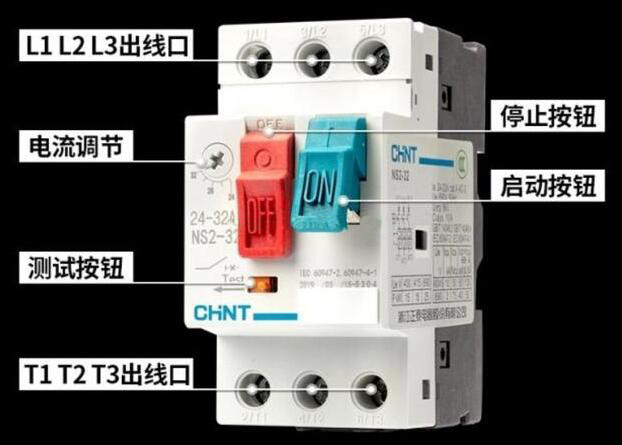

★就拿马达保护器的NS2系列来说，它适应交流电动机启动器，适用于交流电压至690 V，电流至80A的电路中，作为三相鼠笼型异步电动机的过载、断相、短路保护及不频繁的起动控制之用，可用作配电线路保护和不频繁的负载转换，还可做隔离器使用。

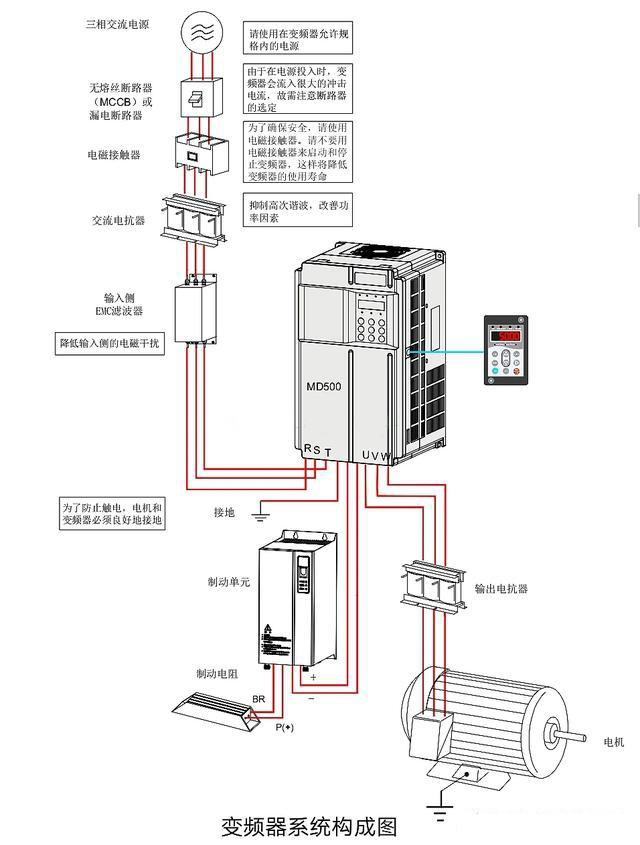

★另外接线时一定要注意，变频器的输入端一般标注有R、S、T，而变频器的输出端则标注有U、V、W字样。严禁将输入侧与输出侧接反。

再者变频器本身机内存在漏电流，为了保证安全，变频器和电机必须安全接地，接地线（PE）一般线径为3.5mm2以上铜芯导线，接地电阻小于10Ω。
