设计完的电气系统应该如何调试？

很多电气的新手在做完电气控制柜以及plc程序等设计环节后，不清楚调试应如何开始，或者一些人因为不适当的调试方法导致了PLC烧毁等等问题，那么设计完的电气系统应该如何调试？可依照以下七步。

1、按照图纸检查回路（未送电状态下）

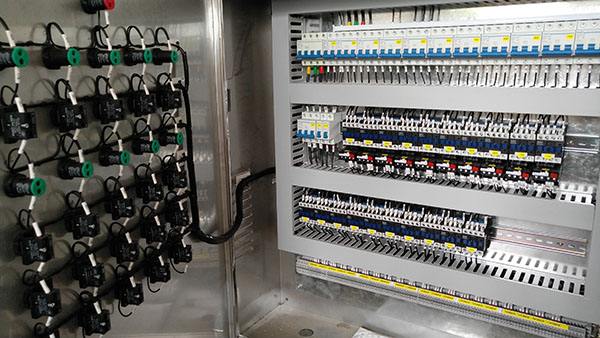

一般PLC系统的图纸包含柜内图纸和柜外图纸两部分；柜内图纸指柜子内部的接线图；柜外图纸是所有接出电气柜的接线图。这一部分需要检查的是；1图纸设计是否合理，包括各种元器件的容量等等。2根据图纸检查元器件是否严格按照图纸连接。

在这一过程中，最需要注意的地方就是检查电源，1确保回路没有短路。2确保强弱电没有混合到一起；因为PLC电源为24v，一旦因为接线错误导致220V接进PLC里，很容易将PLC或者拓展模块烧毁。

2、检查PLC外部回路，也就是俗称的“打点”

电源确认完毕后送电，测试输入输出点，这就是俗称的“打点”，测试IO点需要挨个测试，包括操作按钮，急停按钮，操作指示灯以及气缸及其限位开关等等，具体方法是一人在现场侧操作按钮等，另一人在PLC测监控输入输出信号；对于大型系统应该建立测试表，即测试后做好标记。如果发现在施工过程中有接线错误的地方需要立即处理。

这一步应该注意的是需要将程序备份后清空PLC里面的程序或者将程序禁用，避免因测试导致设备的动作。

5、根据生产工艺调试自动模式

在完成半自动调试后，可进一步调试自动工作。这一环节是最重要的，需要根据生产工艺测试各种连锁，包括逻辑连锁，安全连锁等，而且要多测试几个工作循环，以确保系统能正确无误地连续工作。

6、特殊工艺的测试

PLC系统里除了逻辑控制，还有很多拓展出来的功能，比如说PID控制等，当这些逻辑调试基本完成后，可着手调试模拟量、脉冲量控制。最主要的是选定合适控制参数。一般讲，这个过程是比较长的。要耐心调，参数也要作多种选择，再从中选出最优者。有的PLC，它的PID参数可通过自整定获得。但这个自整定过程，也是需要相当的时间才能完成的。

7、完成上述所有的步骤

整个调试基本算是完成了。接下来就到了预生产的步骤了，预生产是生产前的工作检测，在该阶段可以配合生产进行一些特殊的测试，比如说生产节奏是否满足，带载情况下安全功能还能否起作用等等，一般连续生产一定时间后就可以交工了。

新手尤其需要注意电源，记得我在多年前调试第一个项目的时候，因为施工单位将大皮带的拉绳开关的220V触点和24V触点接错了（皮带的拉绳开关为安全装置，两组触点，一组为220V断开控制回路，另一组为24V进入PLC），导致烧毁了一个数字量输入模板，后来就长记性了，再调试的时候一定分清220和24，就再也没出现过问题。
