工业变频器维修实例:海利普变频器起动过流故障的处理

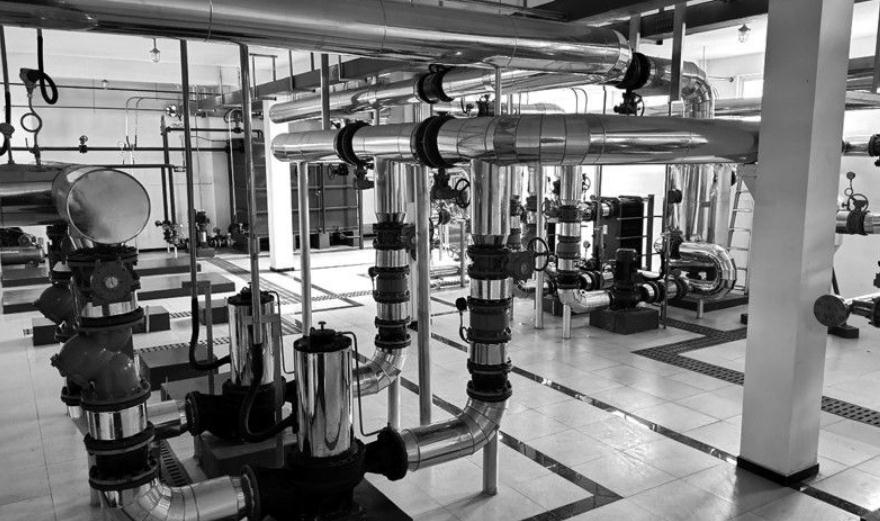

变频器维修案例:某单位锅炉房热水锅炉的补水泵采用海利普变频器控制。变频器型号为HLPP03D743C,规格为3.7kW,380V,使用的控制面板型号为OP-AC01。
1、故障情况:
该补水自动控制装置采用变频控制恒压补水自动运行,管道压力设定为0.4kPa,外控制器SV设定值为0.11。自两年前运行以来一直以变频自动补水方式正常运行。某日,锅炉房司炉工发现变频器变频运行出现故障,工频则可以在正常启动运行,随即打电话让维修电工去查看。
2、处理过程:
电工首先检查了外控制电路及接触器、水泵电机等绝缘良好,接触器吸合正常。
复位后采用变频起动,发现水泵电机转速上升非常缓慢,当电流上升到10.8A左右转速仍远低于额定转速,变频器即停止工作,显示屏上显示代码为E.OC.A。水泵本体温度高于正常温度。
查询说明书故障现象为加速中过电流,处理方法有4种。根据现场情况,对参数进行了检查。由于没有安装单位设定的参数值,只好先按照说明书中的出厂设置进行对比。经检查,排除了加速时间过短等原因,怀疑是元器件烧坏导致报警。卸下拆开后发现煤灰很多。用棉布及无水酒精擦拭后检查,未发现有元器件烧坏的痕迹。于是重新安装再次试运行。故障现象依旧。
再次对参数进行检查,发现CD005最低电压设定值为5,分析应该是最低电压过低导致起动转矩不够,水泵电机在起动时间(15秒)内及额定电流下(8A左右)仍不能达到水泵正常运转的转矩,导致输出电流继续升高至10.8A时达到告警限值,造成变频器提示过流故障。于是将最低电压由5V修改至10V,再次试机后水泵电机正常起动,起动后变频器频率稳定在30HZ左右,管道压力稳定在0.4kPa左右。一切恢复正常。
3、经验总结
1)变频器内设有各种保护,一般来说出现变频器损坏的几率非常小,所以变频器故障问题应由外到内,首先了解清楚实际运行工况,包括故障前后外部电压是否有超压、低压情况,排查外部控制回路,接触器、主回路、水泵电机等是否有故障引起变频器保护动作而报警。
2)、根据故障代码可以较快判断最可能出现的故障,外部故障排除后再根据报警的故障代码检查变频器参数设置,根据实际运行情况设置参数。
3)、如果参数设置无误则再拆卸变频器,检查内部故障。一般来说拆开后先进行外观检查,并进行除尘,看主板元件是否有烧焦、爆裂等损坏现象,必要时采用万用表、示波器、电桥等仪器测试,如果有损坏,则需要更换元件甚至主板了。要实在检查不出问题只好求助厂家或专业维修人员解决了。
4)、变频器一定要注意保养,定期进行除尘、紧固等维护工作。
