热网自动化系统功能设计：如何合理地选择循环泵

沈阳享立得公司致力于为电力、热网用户提供先进而完善的自动化系统解决方案。享立得热网自控方案可有效实现智能化管控，自动化程度高，并且通过热网监控系统的应用有效解决热网运行失调的这一问题，实现热网的运行平衡，从而保证热网供热效果的同时又能够做到节能降耗，深受行业用户认可和好评。今天享立得来和大家聊聊热网自动化系统中如何合理的选择循环水泵。

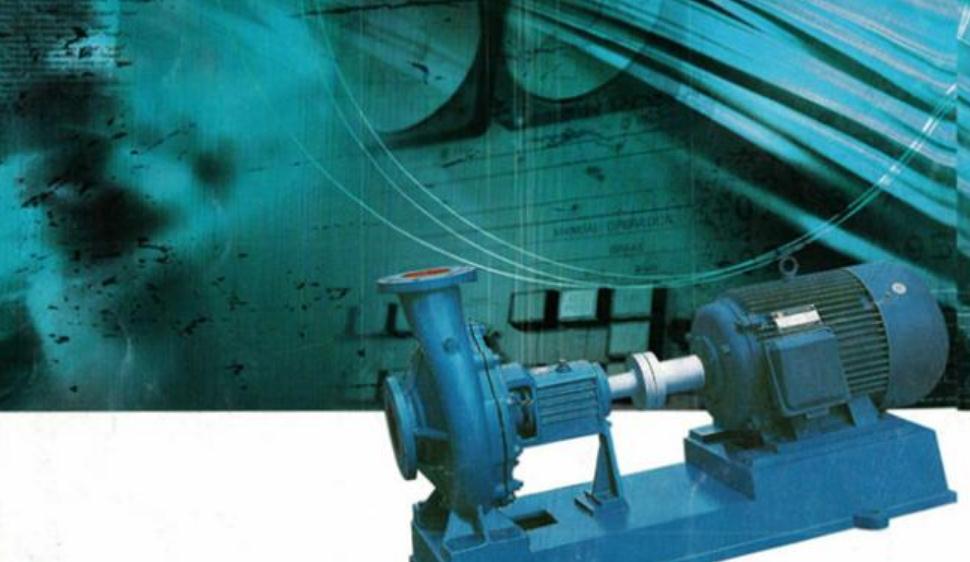

据享立得热网自控工程师介绍说，循环泵在热网系统中的作用是让水转起来——即就是通常我们讲的克服系统阻力。循环泵的选择有三点要求：

第一，参数要求。首先是循环泵扬程的确定（H）。一个供热小区或者几个小区的管网通过分支干线组成一个供热管网系统。先计算管网各点水压分布情况，确定最不利循环回路和各管段管径，再计算出系统局部阻力值，通过上述参数计算出循环泵需要的扬程，原则上再保留5~10mh2o余量。

其次是循环泵流量的确定（G）根据已知供热面积可以估算出大约需要的流量。一般讲：一级网的循环流量0.7~1.2kg/m2.h；二级网循环流量2.5~3.5 kg/m2.h。应注意的是在设计二级网循环流量时不应单纯按上述数据取值，应再考虑以下几个方面问题：①整个用户系统所采取的取暖方式，如：地暖、暖气片、暖气片还应分串联系统和并联系统等。每种系统所需的循环流量是不同的。②还应当知道运行人员所采取哪种调节方式来运行。调节方式的不同所对应的流量要求也是不一样的。③循环泵是否变频运行，变频后对应的泵的特性曲线是否清楚。④管网的特性曲线。最后是循环泵功率的确定（N）。功率的确定可以根据公式：N=[2.78*G*H/η]*(1.05~1.2)计算得出。通常每万平方米建筑面积循环泵电机功率，一级网一般在1~2KW；二级网一般在3~5KW。

 热网循环泵需要多少台，与系统规模、运行调节方式有关。供热系统的调节方式一般有质调节、量调节、分阶段改变流量的质调节和间歇调节等，其中分阶段改变流量的质调节与循环泵的台数设置有很大关系。

 热网循环泵选择应注意的几点

（1）循环水泵抽送介质的最高容许温度与水泵在系统中的安装位置相适应。当循环水泵安装在加热设备前时，循环水泵抽送介质的最高容许温度应高于系统回水温度;当循环水泵安装在加热设备后时，水泵抽送介质的最高容许温度应高于系统供水温度。

（2）充分循环水泵入口承压问题。热网循环泵在闭式热网系统中运行，系统定压点大都在热网循环泵的吸人口处，故水泵吸人静压大致等于系统定压点的静压。当系统定压点压力值较高，循环水泵吸人口承压能力不满足承压要求时，就会出现泵壳破裂，减振基础板向电动机方向移位，爪形联轴器内橡胶块被挤碎，运行电流高，噪声大，以及水泵达不到额定出力等现象:应该清楚，水泵铭牌上标注的最高工作压力指水泵出口处所能承受的压力，比循环泵人口的承压值要高的多。为此，需要充分考虑定压点压力值、承压要求。
