    工业变频器维修技巧:变频器电解电容损坏原因及维修方案

    发布时间:2019/10/11 点击量:0

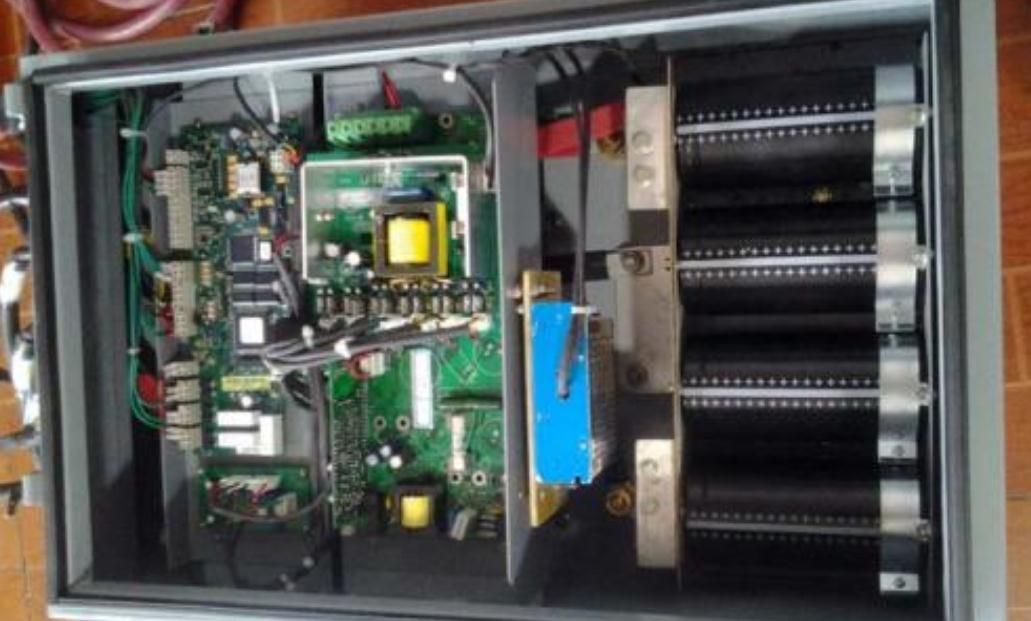

    富士160KW变频器维修

    在判断滤波电解电容是否损坏,当电解电容出现下面表现形式就可以判断为损坏了,外观炸开、铝壳鼓包、塑料外套管裂开,流出了电解液、保险阀开启或被压出,小型电容器顶部分瓣开裂,接线柱严重锈蚀,盖板变形、脱落,说明电解电容器已损坏。用万用表测量开路或短路,容量明显减小,漏电严重。

    造成电解电容损坏原因有以下几点:

    (1)元器件本身质量不好(漏电流大、损耗大、耐压不足、含有氯离子等杂质、结构不好、寿命短)。

    (2)滤波前的整流桥损坏,有交流电直接进入了电容。

    (3)分压电阻损坏,分压不均造成某电容首先击穿,随后发生相关其他电容也击穿。

    (4)电容安装不良,如外包绝缘损坏,外壳连到了不应有的电位上,电气连接处和焊接处不良,造成接触不良发热而损坏。

    (5)散热环境不好,使电容温升太高,日久而损坏。

    在更换电解电容时要有以下几点的注意事项:

    (1)更换滤波电解电容器最好选择与原来相同的型号,在一时不能获得相同的型号时,必须注意以下几点:耐压、漏电流、容量、外形尺寸、极性、安装方式应相同,并选用能承受较大纹波电流,长寿命的品种。

    (2)更换电解电容过程中注意电气连接(螺打联接和焊接)牢固可靠,正、负极不得接错,固定用卡箍要能牢固固定,并不得损坏电容器外绝缘包皮,分压电阻照原样接好,并测量一下电阻值,应使分压均匀。

    (3)已放置一年以上的电解电容器,应测量漏电流值,不得太大,装上前先行加直流电老化,直流电先加低一些,当漏电流减小时,再升高电压,最后在额定电压时,检测其漏电流值不得超过标准值。

    (4)因电容器的尺寸不合适,而在替换的电容器只能装在其他位置时,必须注意从逆变模块到电容的母线不能比原来的母线长,两根+、-母线包围的面积必须尽量小,最好用双绞线方式。这是因为电容连接母线延长或+、-母线包围面积大会造成母线电感增加,引起功率模块上的脉冲过电压上升,从而造成损坏功率模块或过电压吸收器件损坏。在不得已的情况下,另将高频高压的浪涌吸收电容器用短线加装到逆变模块上,帮助吸收母线的过电压,弥补因电容器连接母线延长带来的危害。
