城市热网检修正当时 换热站电气自控常见设备及系统功能解析

中秋节过后，沈阳的秋雨一场接一场，温度的降低直接表明了采暖季即将来临。各大热电厂又开始进行各区域内换热站和供热管网的检修维护工作，为采暖期正常供暖奠定一个坚实的基础。沈阳享立得公司致力于为用户提供热网系统及换热站控制的工艺升级改造、软件编程、技术调试等一系列解决方案服务，欢迎有热网自动化控制需求的朋友来电咨询。今天，享立得来和大家分享换热站电气自控常见设备及系统功能。

换热站电气自控设备包括了：

（1）电气柜：给整个站内输配电源，保证电气运作。

（2）RTU控制柜：配有PLC可编程控制器和HMI人机界面等，是换热站内自控的主体。

（3）变频柜：控制水泵电机，为调速所用，以达到流量和压力的预期值，同时节约电能。

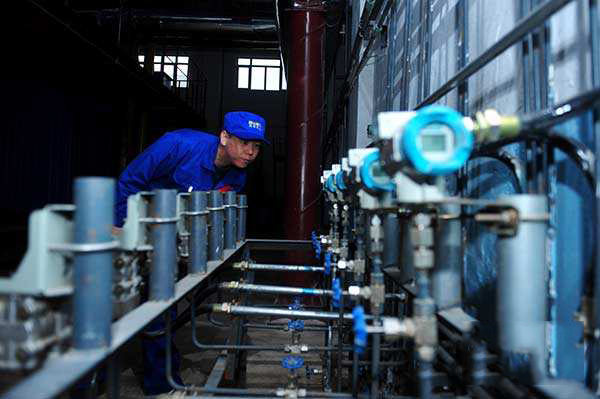

（4）各类电气仪表：压力变送器通常以4~20mA或者0~10V的信号将管道的压力值反馈给PLC；温度传感器也可配有变送器将电压或电流信号传送给PLC，也可以是热电阻或热电偶等，以阻值反映出温度的变化；电动调节阀也有手动模式，主要作为质调节来控制一网的流量大小。液位计安装于水箱中，不论是超声波，压力变送，磁翻板等，一般都以4~20mA或者0~10V信号传送给PLC作为液位的测量；电磁泄压阀是对管道压力过高时的泄水保护；流量计以电磁流量计常见，记录管道中水的瞬时流量，累计流量；热量表可记录管网的瞬时热量和累计热量，也可体现温度值和流量值，是换热站计量热量的依据，一般以和PLC通讯的形式将多组数据上传；电量表记录站内用电量，瞬时电压电流以及峰谷值等，PLC以通讯形式读取。

 换热站内的电气自控系统包括了：

（1）变频控制系统

换热站内的变频器主要是控制循环泵和补水泵之用。实现循环泵和补水泵手、自动控制，并为循环泵和补水泵供过载、过压、过流、缺相等保护。根据站内的控制工艺要求，可采用一拖一，一拖二，一用一备等多种形式。

（2） PLC控制系统

PLC控制器安装于RTU（Remote Terminal Unit）柜内，即远程终端控制单元。柜面一般配有HMI触屏，用于查看数据和指令的下发。PLC的可扩展功能强，可选配有网络通讯模块，通过交换机与上位系统联网，在中控室就可掌握换热站内的各项参数和设备运行状态。

（3）上位机监控系统

采用上位机组态的方式把各个换热站的数据上传，处理，存储，分析和指令的下发。可在站内的关键部位，如泵，水箱，控制室等安装视频监控，做到肉眼可见，数据可查，系统可控。

沈阳享立得公司的换热站自动化控制系统可以做到智能化换热站控制，实现换热站无人值守的目的。整个系统维护简单、可靠性高，通过通讯网络实现了换热站内实时压力、流量和温度的上传监控，有效防止了热网运行中热力失衡，及时发现设备故障，避免能源浪费，从而有利于提升用户舒适度和节能减排。
