智能热网控制系统：换热站自动化系统在实际热网工程中的应用

沈阳享立得多年里致力于为行业用户提供完善的工业自动化系统解决方案，主要包括智能热网控制系统，换热站自动化，污水处理自动化等系统工程。正值智能热网系统工程维修改造的旺季，享立得今天和大家分享换热站自动化在整个热网系统中的应用。

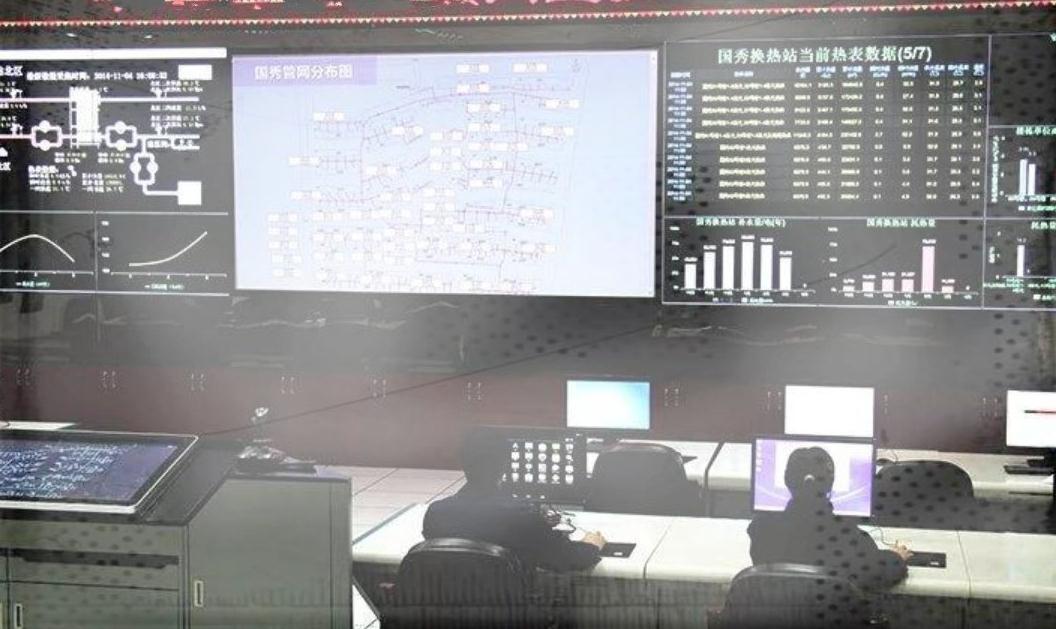

换热站作为集中供热系统中热用户与供热管网之间的连接场所，对提高供热质量和改善热网工况起着关键作用。为了提高供热品质，不仅需要对系统运行中的各项参数进行实时监测 ，还需要二级管网的供水温度需要依据环境温度的具体值去调节，从而保证热用户的室内温度在一定温度范围内变化，最大程度节约大量能源。

换热站的自动化系统应用主要在两个方面：

（1）锅炉房自动系统

为提升锅炉房自动化水平，需建立及完善锅炉集散调控体系。作为一种新型的集中自控系统，DCS分散控制系统能将锅炉的控制工作分散到多台计算机上，并使用双重化等冗余措施，以达到运行系统的安全运行。DCS系统功能如下：

1）系统连接现场传感器进行现场数据的采集；

2）根据所采集数据的分析结果下达控制指令，使其所关联的现场执行设备进行工作，实现自动控制调节的功能；

3）接收锅炉控制系统的控制调度指令，将所的采集数据通过通讯网络与监控中心的操作系统连接传输，实现对整个锅炉系统的优化管控，实现实时监测、智能调节等功能。

（2）换热站自控系统

作为热网自控的核心子系统，换热站自控系统主要由PLC控制器，温度、压力及流量传感器，自动调节阀，循环及补水泵变频器等设备组成。其控制回路分为：

1）一次网流量控制回路；

2）二次网循环控制回路和定压回路。该系统运行时，能通过对一次回水调节阀的控制，确保一次网流量控制回路的合理运行。借由二次网中循环泵和补水泵转速实现对二次网流量的调控。网络调度中心根据热网平衡原则，对换热站下达控制指令，换热站的PLC系统根据站内实际情况对二次网中循环泵和补水泵转速进行调控。

系统可分为硬件控制系统和软件控制系统两部分。其中硬件控制系统主要由PLC、变频器、触摸屏组件及换热器、电磁调节阀、循环泵、补水泵等组成 ；软件控制系统主要由 Wincc程序组成。实现的功能主要有 ：（1）通过 PLC采集和处理压力、温度、流量等模拟量参数 ；（2）换热站自动控制，在 HMI上实时显示各类参数，以及自动控制设备运行状态，并能够进行故障诊断 ；（3）环境温度与供水温度之间的对应曲线可以根据供热对象的特性以及当地气候条件来给出 ；（4）供水压力的自动控制主要是由压力传感器结合 PLC 及变频器来完成 ；（5）采用手动控制和自动控制相结合的控制方式。当 HMI 或 PLC出现故障时为确保回水压力准确稳定需将自动控制模式切换为手动操作控制。

享立得的换热站自动化控制系统在多省市地区的智能热网工程中得到了广泛应用，有效降低了管理人员的工作强度，实现了换热站的高效管理和控制，整个集中供热系统的经济效益和社会效益得到了显著提升。
