变频器结合PLC系统控制应用在换热站实现节能降耗运行

变频器结合PLC在换热站的应用，在集中供热行业已经形成一种趋势，并且日趋完善。这种自动控制系统的应用，在节约电能、降低运行成本的同时，依靠其简易、稳定的运行已经慢慢为广大供热企业所接受。

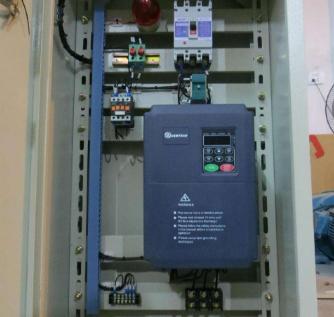

变频器功能在换热站中的应用：

传统的换热站内二次网循环泵都是以孔板或者阀门调节来控制泵出口流量及压力，对设备损耗、电能的浪费以及人力要求很高。对外部流量的调节造成很大的困扰。变频器的使用可以选择根据外部要求进行简易调节，通过设置频率达到控制循环泵的转速，进而达到控制泵出口流量及频率或者通过压差控制方式控制泵的出力，达到节能（节电）的效果。

 PLC功能在换热站中的应用

PLC系统主要针对换热站相关设备进行设备控制，数据采集控制，及监视等。换热站系统控制设备一般有：循环泵、补水泵，以及调节流量的调节阀等。显示温度、压力、流量等各种参数。远程控制循环泵以及补水泵的启停、手动控制调节阀的开度、自动定压补水、调节阀自动定温调节开度、循环泵自动定温调节频率、考察看站人员的工作情况。PLC的选用可以实现工艺控制的自动化，由CPU、输入/输出模块接收测量信号（如温度、压力、流量等转化来的电信号）、远程扫描模块、中间继电器、光电转换模块等组成，通过专用软件编程（梯形图或语言命令），利用网络（以太网或局域网等）实现对执行元件（如阀门的开闭、马达的启停、调速等）的控制来达到供热平衡的目的。

在系统补水过程中，换热站内循环热水回水管上的压力变送器或远传压力表，监测系统回水压力。该信号传送到PI调节器，经与设定值比较后，其差值模拟量送入控制补水泵的变频器，来调节补水泵电机的转速。同时也调节了补水泵的补水流量和压力，以保证整个供回水系统内的水压恒定。

换热站系统中，循环水泵的功率较大，利用变频器调节其转速的节电潜力应比变频补水定压大得多。在设计的换热站中，循环泵一般是一用一备或两用一备，设计中常采用一台变频器控制多台循环水泵的运行，其中一台循环水泵变频运行，其它循环泵工频运行。利用变频器调节循环水泵实现延长了设备的使用寿命同时保障了整个供热系统运行稳定，供热效果较好。
