仪表自控系统工程：仪表自控系统接地方法及标志颜色解析

接地是仪表自控系统工程设计的重要环节，合理的接地系统是仪表自控系统安全可靠运行和操作人员人身安全的保障。作为自动化系统方案的完整方案服务商，沈阳享立得公司今天和大家聊聊仪表自控系统接地类型有哪些，仪表自控系统接地方法及标志颜色？

仪表自控系统接地按其作用分为安全接地和工作接地两大类。安全接地用于保护人身安全和设备安全，其包括：保护接地、防静电接地、防雷接地。工作接地是为了保障仪表及控制系统的正常工作，其包括：回路接地、屏蔽接地和本安接地。

（1）安全接地

保护接地是将用电仪表及设备正常时不带电的金属部分用接地线与大地相连。当发生某些故障时，会造成这些正常时不带电的金属部分带危险电压，而保护接地线可以将这些危险电压迅速导入大地，避免人员触电和对用电设备造成损害。此外，保护接地还可以防止静电的积聚。防静电接地是将带静电物体或有可能产生静电的物体通过接地线与大地相连，防止静电电流窜入仪表及控制系统对人员和设备造成直接伤害和电磁干扰。防雷接地是将雷电产生的雷电浪涌通过接地线导入大地、防雷接地包含外部防雷接地和内部防雷接地。外部防雷由电气专业负责，不在本文讨论范围之内。内部防雷接地包括电缆屏蔽的接地、机柜的屏蔽接地、浪涌保护器的接地等，由自控仪表专业负责。

（2）工作接地

回路接地是指在自动化系统和计算机等电子设备中，非隔离的信号需要建立一个统一的信号参考点并做接地，通常为直流电源的公共端。屏蔽接地是将电缆的屏蔽层、排扰线、仪表的屏蔽接地端子做接地以消除电磁干扰。还有一种屏蔽接地指的是控制室建筑物内的钢筋、金属门窗等连接起来，形成一个屏蔽网并接地，这种屏蔽接地由建筑专业负责。本安接地是指本质安全仪表在安全功能上需要接地的部件应做接地。安全栅是设置在本安电路与非本安电路之间的限流、限压装置，以防止非本安电路的危险能量窜入本安电路。安全栅主要分为齐纳式安全栅和隔离式安全栅两种。齐纳式安全栅应做本安接地，隔离式安全栅不需要做本安接地。

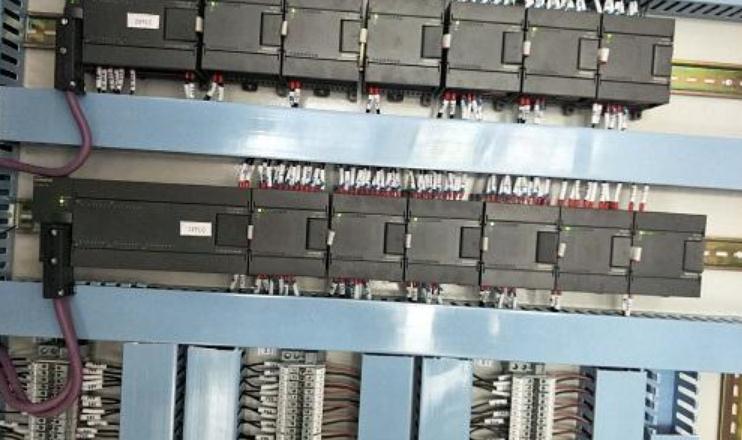

仪表自控系统的接地方法

1、防静电接地

安装自控系统等设备的控制室、机柜室、过程控制计算机的机房，应做防静电接地。这些室内的导静电地面、防静电活动地板、工作台等应做防静电接地。已经做了保护接地和工作接地的仪表和设备，不必再做防静电接地。

2、防雷接地

控制室内的所有金属结构、管道、支架、金属活动地板等应进行等电位连接，并采用导线或直接与接地连接体连接，以消除雷电对仪表自控系统的电容性耦合干扰。仪表电缆的选型和敷设应能使电缆具有双层屏蔽效果。

电缆内层屏蔽和外层屏蔽的界定可参考文献。内外屏蔽层应全程电气导通，内屏蔽层一端接地，以消除雷电引起的电容性耦合干扰；外屏蔽层应至少两端接地，以消除雷电引起的电感性耦合干扰。浪涌保护器是保护仪表不受雷电电涌电流冲击的有效措施之一，但不应以设置浪涌保护器来代替防雷工程。浪涌保护器需接地，信号浪涌保护器的接地线接至机柜的工作接地汇流排，电源浪涌保护器的接地线接至配电柜的保护接地汇流排。

3、屏蔽接地

这里的屏蔽接地仅指屏蔽电缆的屏蔽层和排扰线的接地，原理上与防雷接地中的内屏蔽层相同。屏蔽接地的原则也是单点接地以消除电容性耦合干扰。屏蔽接地的做法与回路接地一致。屏蔽接地应保持屏蔽层的全程电气导通，当现场设接线箱时，屏蔽层需在接线箱内跨接。

4、回路接地

回路接地的原则是单点接地，防止不同接地点的地电位不均等形成地回路从而引入干扰。回路接地一般是在控制室侧机柜内将电源公共端接至机柜的工作接地汇流排上。对于需要在现场接地的现场仪表，应在现场侧通过仪表接地端子接至电气接地网。而需要在现场接地同时又要在控制室内接地的，应将两个接地点之间做电气隔离防止形成地回路。

仪表接地系统的标志颜色

仪表接地系统的标志颜色为：保护接地的接地线为绿色，工作接地的接地线为绿黄色。而GB/T6995.4-2008《电线电缆识别标志方法》第4部分：电气装置电线电缆绝缘线芯识别标志中规定：无论采用颜色标志或数字标志，电缆中的接地线芯或类似保护目的的用线芯，都必须采用绿/黄组合颜色的识别标志。工程实际中，电气专业的保护接地线也为绿黄色。为了不违背国标规定及避免与电气专业保护接地线混淆，工程实际中仪表接地系统的保护接地线和工作接地线都选用绿黄色。
