沈阳享立得：无人值守功能的换热站智能控制系统方案

沈阳享立得公司www.xianglide.com致力于为行业用户提供先进完善的自动化系统控制方案。为了满足城市集中供热的节能环保要求，享立得公司推出无人值守功能的换热站智能控制系统方案，无人值守换热站系统主要由HMI、PLC、变频器、通讯模块组成，实现按需供热，根据室外温度变化对二次网供、回水温度、流量进行自动调节，从而实现无人值守并节能的目标。

无人值守换热站智能控制系统由现场一次仪表、现场控制设备、通讯网络及数据监控中心四部分组成。现场一次仪表包括温度传感器、压力变送器、开关阀、电动调节阀等，完成现场数据采集任务；现场控制设备包括PLC、HMI和二次仪表，将采集来的数据通过通讯网络传递到数据采集服务器，进入数据监控中心；数据中心由数据采集服务器、监控工作站、工程师站、激光打印机等组成，完成监控管理、工程师管理及维护、数据打印等任务；通讯网络负责在数据中心计算机与数据采集设备之间传输数据的功能，而数据监控中心具有处理各种数据并显示在组态画面上，实现各种远程控制和计量计费的功能。

无人值守换热站自动化系统由换热系统、循环水泵组成的循环水系统、补水泵组成的补水系统来构成。通过循环泵使热水在二次网中运行，循环泵的开启的大小由二次回水温度和回水温度设定值的差值来决定，而回水温度设定值由室外温度来确定。PLC采集室外温度、二次回水温度，并通过程序运算得出结果来控制变频调速，从而对循环水流量进行调节，保证二次网回水温度值达到设定值，实现换热站系统的自动控制，以达到供热效率和节能效果的平衡。

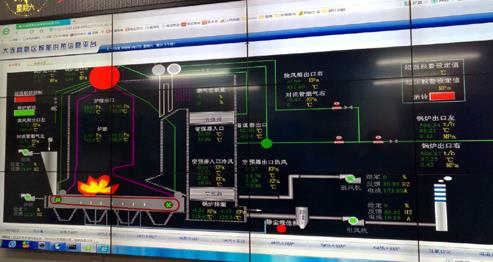

无人值守换热站远程监控系统包括了远程监控管理中心、通信网络和现场监控终端系统，可实现上位机监测界面直观、方便的把当前所有数据显示出来，并将完成各个监测点温度、压力、流量、热量、开关量等参数的采集、整理、存储，具有数据查询、统计、打印报表等功能；并在上位机可操控底层设备的启动、停止等功能。可调控补水泵、循环泵的启动、停止及频率参数设定。
