城市热网自动化：一套完整的无人值守热网SCADA监控系统都包括哪些项？

沈阳享立得公司www.xianglide.com多年来为供热企业提供先进完善的换热站自动化系统解决方案，助力城市集中供热实现智能化管控，为热力企业实现安全稳定运行和节能降耗发挥了重要作用。目前大型热源越来越多，SCADA智能控制系统在城市热网中广泛应用，以往设专人值守的换热站传统运行方式已不能满足人们的需求。无人值守热网SCADA监控系统不但提高了供热质量，而且为能源的节约和运营成本的降低提供了有效途径。那么一套完整的无人值守热网SCADA监控系统都包括哪些呢？

无人值守热网SCADA控制系统采用分布式控制系统，包括多座全自动无人值守热力站、一个热网SCADA控制中心和通讯网络系统。热网SCADA控制中心尽可能设在热源厂内，与热源DCS控制中心相隔较近。热网监控系统以热网SCADA控制中心为核心，包括以下几个部分：

(1)热网SCADA控制中心

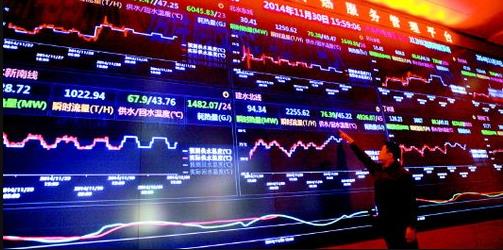

监控中心内设置一台通讯服务器；两台互为热备份的冗余主、从操作站；一个操作员站；一个工程师站以及打印机，电源等。监控中心能够采集各换热站的运行参数，并通过人机界面以数字、棒图等多种形式显示。重要参数可实时历史记录，并建立实时历史数据库。对如换热站能耗等重要参数，自动生成相应分析图表。监控中心操作人员可对控制参数及控制曲线等进行修改，并下载到各换热站现场终端装置，使其按修改后的参数运行。监控中心能够对各换热站的故障进行相应的分析诊断，并报警通知监控中心操作人员。当换热站内某一测量值超出设定的正常范围或某一开关量(泵、阀门等)状态改变时，可根据不同的优先级，做出声光报警，并在监控中心操作站显示屏上显示报警信息及相应动态画面，以便监控中心操作人员对其及时处理。所有报警信息均被记录在报警数据库，以供今后检索和事故分析。

（2）远程终端站

各区域换热站内设置的远程终端站由远程终端控制器(RTU)、现场传感器及通讯系统组成。远程终端控制器通过与其相连的现场传感器和执行机构独立完成对各换热站的数据采集以及控制功能，并可完成与监控中心的通讯。
远程终端控制器(RTU)通过现场传感器对换热站如下参数进行实时检测：1)室外温度;2)换热机组一次管网侧供、回水温度及压力；3)换热机组二次管网侧供、回水温度及供水压力；4)换热机组二次管网侧除污器前、后回水压力；5)水箱液位。

（3）远程终端控制器控制功能

远程终端控制器通过室外温度传感器，实时采集室外温度值，根据室外温度值以及远程终端控制器内已设定的运行曲线自动确定换热机组二次管网侧供水的温度设定值。远程终端控制器经过PID运算自动调节换热机组一次管网侧供水管上调节阀的开度，使换热机组二次管网侧实际供水温度始终与远程终端控制器对其设定值保持相同。远程终端控制器通过变频器，根据换热机组二次管网侧供、回水压差设定值自动控制换热站内两台循环泵(一用一备)的运行，并实现循环泵的定时轮换，交替使用，以避免备用泵因长时间处于停机状态而锈死。在运行过程中若任一台循环泵发生故障，则自动切换另一台循环泵投入运行，同时向监控中心报警。若两台循环泵均发生故障，则立即停止换热机组运行并向监控中心报警。远程终端控制器通过变频器，根据二次管网侧回水压力设定值经PID运算自动控制换热站内两台补水泵(一用一备)的运行。补水泵亦自动定时轮换。

（4）热力站现场RTU控制器

热力站现场RTU控制器监测的参数：一级网供水、回水压力、温度，二级网供水、回水压力、温度，室外温度，一级网供热量，二级网补水流量，水箱液位，一级网供水电动调节阀阀位，变频电机运行频率，泵的运行状态及电机等的故障状态等。

热网SCADA控制中心的主要功能是数据采集和自动控制。自动显示及存储热网SCADA控制中心能实时采集各热力站的运行参数及运行状态，并通过对整个热网的监视、分析和计算，操作员可根据具体情况对热力站可控设备进行远程操作(如泵的启停、阀门的开关等)，热网总工程师还可对各热力站的控制参数及控制曲线等进行修改后下载到各热力站现场控制机，由现场控制机按修改后的参数自动运行。

热网SCADA控制系统投入后，可以达到无人值守，减少了运行费用，节约了成本；根据整个热网的水力、热力运行数据进行分析，更好的指导各热力站的在最佳的状态下运行，不仅提高了供热效果，而且节能效果明显；及时了解现场的运行情况，最大限度的防止了安全事故的发生。由此来看，无人值守热网SCADA监控系统真正意义上做到了安全、稳定、节能、高效运行，欢迎有热网自动化需求的用户来电咨询。
