换热站自动化系统控制：换热站自控仪表设计原则解析

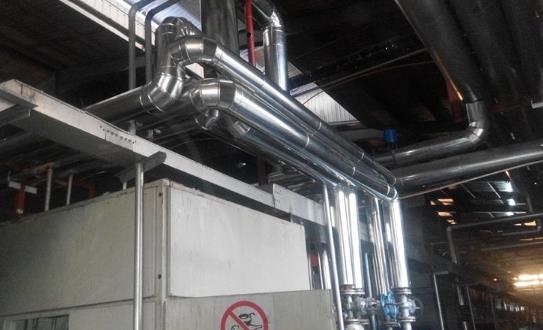

换热站作为连接热源与用户极为重要的环节，其设计是否合理直接关系到供热质量。因此，换热站自动化系统中自控仪表设计就显得更为重要。沈阳享立得公司专注于换热站自动化系统控制的方案编程、仪表选型、设备生产、现场安装及技术调试运行等服务，在全国多地区实施完成的换热站自动化系统控制工程，深受行业用户青睐和好评。今天享立得公司和大家一起聊聊换热站自控仪表设计原则。

（1）换热站自控仪表设计依据

根据国家有关规定和相关技术要求，集中供热管网换热站自控仪表设计主要是根据国家有关部（委）颁布的电气自控设计规范及规定而定的，同时还要参照自来有关专业的用电资料并满足其相关控制要求和DCS/PLC系统设计要求。

（2）换热站自控仪表设计范围

集中供热管网换热站自控仪表设计的范围和方向主要在热网监控调度系统设计上，这是基础。在此基础上还要对仪表检测系统和数据采集控制系统进行设计，只有把这三个方面的设计做好了，才算是真正实现了换热站自控仪表设计的目的。

（3）热网监控调度系统

热网监控调度系统的组成部分包括调度中心、通讯系统、现场控制站、现场仪表及执行机构四大部分。对于调度中心来说，调度中心计算机系统通过通讯调度工作站负责与各换热站进行通讯，采集各换热站的重要数据，进行调度管理。

（4）换热站仪表及自控系统

换热站仪表及自控系统一般随换热机组成套供应，换热站主要设置以下检测仪表：一级管网的供水流量、供水压力、供水温度和回水供水压力、回水温度；二级管网的供水流量、供水压力、供水温度和回水供水压力、回水温度；补给水流量、水箱水位；每一个换热机组的出口压力、出口温度。

（5）换热站自控仪表选择配置

为了方便现场工作，主要设备及仪表选择一般如下：

仪表信号传输要达到4InA至20InA或标准分度的标准；集中检测温度仪表，要满足两线制热电阻的要求；就地温度仪表最好采用万向型双金属温度计，而且还要带外保护套管；选用智能压力变送器的压力变送器；压力仪表采用不锈钢的，且精度达到1.5级；流量仪表是高温型电磁流量计。
