供热锅炉自动化系统监测参数与系统组成分析

作为工控领域产品和技术方案的完整服务商，沈阳享立得公司提供先进而完善的热网换热站自控系统方案及供热锅炉自动化系统控制解决方案。针对换热站的一次网调节、二次网 调节以及恒压补水系统控制需求，享立得热网监控系统由一次网系统、二次网系统、 恒压补水系统、热计量系统组成，各部分之间相互联系相互作用。今天享立得先来和大家一起了解下供热锅炉自动化系统控制解决方案。

供热锅炉房的设备众多，调节和控制要求也最为复杂。锅炉燃烧系统调节的主要任务是保证水温的稳定，保证锅炉的安全运行的同时，保证经济燃烧，这也是热水锅炉节能降耗的关键所在。

供热锅炉的经常需要监测的热工参数

温度检测部分包括：系统回水温度、系统供水温度、系统补水温度、室外温度、锅 炉进水温度、锅炉出水温度、空气预热器出口风温、空气预热器进口烟温、炉膛出口烟 温、省煤器前烟温、省煤器后烟温、空气预热器出口烟温、除尘器出口烟温。

压力检测部分包括：系统回水压力、系统供水压力、系统补水压力、循环水泵压力、 锅炉进水压力、锅炉出水压力、鼓风机出口风压、省煤器后水压、空气预热器出口风压、 炉膛出口压力、空气预热器出口烟气压力、空气预热器进口烟气压力。

流量检测部分包括：系统回水流量、系统供水流量、系统补水流量、锅炉出水流量、 鼓风机出口流量。 液位检测部分包括：补水水箱水位，除尘器水位。

其它检测部分包括：烟气含氧量、炉排转速、鼓风机转速及电流、引风机转速及电 流、循环泵转速及电流、补水泵转速及电流、各种相关设备启停状态指示。

供热锅炉的自动化监测与控制系统包括

1、汽包水位控制系统，被调量是汽包水位，调节量是给水流量。它主要是考虑汽包内物料的平衡，使给水量使用锅炉的蒸发量，维持汽包中的水位在工艺范围内。

2、燃烧系统控制，使燃料燃烧所产生的能量适应锅炉负荷的需要。蒸汽锅炉其基本任务是使燃料燃烧所产生的热量能满足蒸汽热负荷的需要。蒸汽的母管压力是锅炉供汽量与蒸汽负荷所需能量是否得到满足的指标。

3、辅助设备调节系统，这部分的控制多为简单控制系统。对于蒸汽锅炉有过蒸汽调节系统、热力除氧器的压力和温度调节系统，热水锅炉有补水压力调节系统等。

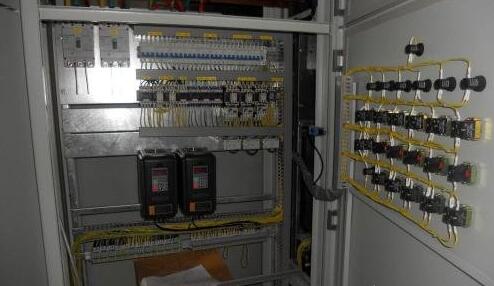

在实际的工控中，锅炉自动化控制系统多采用DCS分布式集散控制系统，包括调度室管理层、工业Ethernet层、现场监控上位机、锅炉控制终端设备。实际系统结构可根据具体情况灵活配置。锅炉自控系统以锅炉监控自动化为目标，节能增效，保护环境，改善工作条件，提高劳动效率。
