热网自动控制系统运行原理及热网监控系统组成分析
随着集中供热的成熟化,集中供热控制系统的自动化控制程度也越来越精细。集中供热的自动化控制系统主要分为热源自动化控制系统和热网自动化控制系统。集中供热自动化控制系统工程是沈阳享立得公司的优势项目之一,今天我们就通过享立得的技术工程师们,一起来了解热网自动化控制系统。
热网自动控制系统的运行
热力站的调节控制能力强弱直接影响着热网自动控制系统的优劣,进而影响着城市集中供热系统运行的优劣。现阶段,大多数大规模的城市集中供热系统都是采用“均匀性调节”。简单来说,均匀性调节是一种以各个热力站的二次网供水温度、回水温度趋于相同为目标的调节控制模式,其可以通过对每个热力站一次网回水电动调节阀门的管理控制,完成城市集中供热系统中对各个热力站所涉用户平均供热的目标。
同时,为了更好的达到均匀性调节的目标,集中供热系统还采用了一种适合均匀性调节的软件-全网平衡控制软件和组态软件,能到达事半功倍的效果。组态软件具有善于利用通讯系统传输给各个热力站的实时数据的特点,数据包括了每个被控热力站的一、二次网供回水温度与压强、一次网回水流量和回水相关电动阀门的具体参数等。而全网平衡软件则可以依据上述采集得到的实时数据进行系统分析,在进行一系列科学运算之后,自动调节控制一次网回水电动阀门的流量。
热力站中自动控制系统主要由如下设备构成:
1.测量仪器
测量设备主要包括了每个热力站系统内的一、二次网供回水温度变送器及其压力变送器,二次网中使用的用以传输的补水表和一次网中使用的回水流量器。
2.热力站内使用的设备
站内的运行设备主要由集中供热系统中的循环泵及变频器、二次网补水泵、一次网回水调节阀及加压水泵、电磁阀等构成。

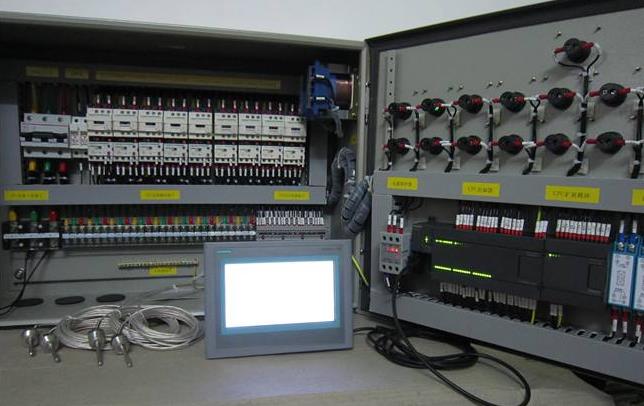

3.热力站内的自动控制器
现阶段,我国各大城市热网自动化控制系统中,一般采用技术最先进的控制器。
4.通讯设备
目前的通讯设备主要是无线GPRS通讯传输仪器。
热网自动化控制的监控系统组成
热网监控系统主要由三部分组成:一是监控中心;二是通讯网络;三是控制节点。
(1)监控中心作为监控系统最关键的组成部分,主要负责选择全网的控制模式与运行形式,促进热网自动化控制达到最佳运行状态。同时,监控中心也具备了图形、流程、数据等的打印功能,确保每个环节都能实现纸质化操作。
(2)通讯网络主要用于连接监控中心与控制节点,通过数据传输的方式,实现监控中心对整个系统的全面控制,从而保证热网在预定温度目标值下安全、有效、稳定的运行。
(3)控制节点是热网自动化系统的终端和执行端,通过通讯网络,控制节点一方面向监控中心反馈信息,一方面接受来自监控中心的指令,完成自动调节。
