工控分享：智能热网系统中换热站监控系统方案

沈阳享立得作为自控产品和系统方案的完整服务商，多年的控制系统设计和不计其数的热网工程项目实施经验早已经将热网系统自动化、换热站自控系统做成了公司的优势项目之一。今天享立得就来为大家分享下智能热网系统中换热站监控系统方案。

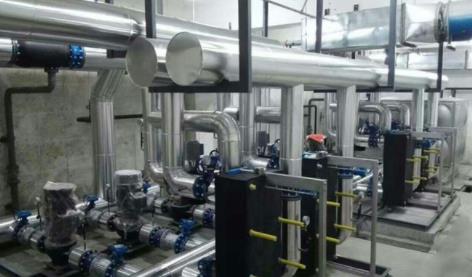

智能热网系统包括由换热站监控系统、通讯网络、监控中心和远程用户组成。其中，换热站监控系统由PLC系统、现场仪表及执行机构组成。现场仪表主要包括供/回水压力变送器、液位变送器、远传流量计、热电阻以及远传热量表等。执行机构主要包括循环水泵与补水泵的变频器以及一次网电动调节阀。换热站监控系统主要具有监测、控制、通讯、报警与保护、图像显示等基本功能。

1、换热站监控系统监测功能

监测一次、二次侧供/回水温度和压力，二次侧瞬时及累计流量、热量，补水瞬时及累计流量，室外温度，循环水泵的运行状态，补水泵的运行状态，补水箱水位，电动调节阀的状态，变频器工作状态。

2、换热站监控系统控制功能

 ①采暖系统温度控制，可分别按照下列四种控制模式转换：

自动：按照所设定的时间表，在相应的时间段和低温时间段内自动切换。

恒定舒适：按照所设定的舒适温度运行，与时间段无关。

恒定低温：按照所设定的低温状况运行，与时间段无关。

待机状态：仅保持采暖供水温度为防霜冻的温度，一般设为10℃。

②自动气候补偿控制

可根据室外温度传感器的输入，按照内置的气候补偿供热曲线调整换热站的工作状态，还可实现供热曲线的人工修改，即人工给定室外温度与对应的采暖供水温度值，自动形成供热曲线并按其自动运行。

③对水泵的控制

在自动状态下，可以根据二次供回水压差变频控制循环泵。

远传控制状态：为中控室上位机对循环泵的直接控制，控制器接受下传的设定值控制循环泵。

在自动状态下，可以根据设定的压力值变频控制补水泵。实现恒压补水，并根据补水箱水位辅助控制补水泵，当液位到达低点时，停止补水泵运转。

远传控制状态：为中控室上位机对补水泵的直接控制，控制器接受下传的设定值控制补水泵。变频控制：根据二次网出水温度或者二次网供回水压差调节循环水泵变频器的输出频率以满足节能与工艺的要求。
