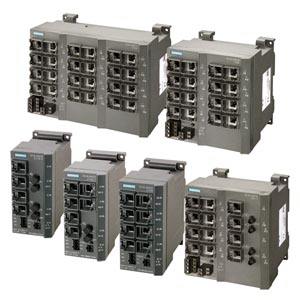

西门子X-100系列交换机

SCALANCE X100系列非网管型交换机，带有24个插口，最适
合用于总线型和星形型网络结构组态(10/100 Mbit/s)，以太网
及相关机器应用的现场诊断。
坚固精巧的金属外壳很适合于工业使用，安装在控制柜内时
可节省空间。
SCALANCE X-100 交换机可被用做电气和电气/ 光学两种可用
形式，当它们加入进网络时，可实现电气电路和光学电路的
相互转换。
■ SCALANCE X-108 配置8 个电气端口
■ SCALANCE X116 配置16 个电气端口
■ SCALANCE X124 配置24 个电气端口
■ SCALANCE X104-2 配置4 个电气端口和2 个光学端口
(BFOC)

■ SCALANCE X106-1 配置6 个电气端口和一个光学端口
(BFOC)
■ SCALANCE X112-2 配置12 个电气端口和2 个光学端口
(BFOC)

■ 通过LED( 电源、链路状态、数据通讯) 和信号触点( 信
号掩码可使用按钮现场设置) 进行设备诊断。
■ 电源冗余。
■ 配有固定护套的RJ45 端口，专门为符合PROFINET 标准
要求的工业以太网连接插头设计，IE FC RJ45 插口，有
去除应力和扭力的功能。
■ 借助于集成的自动跳线功能，可使用非交叉电缆。
■ 数据传输率的自动检测和协商可借助自动侦测来实现。

X101-1 6GK51011BB002AA3 带有1 个百兆RJ45 端口，1 个百兆多模光纤端口
X101-1LD 6GK51011BC002AA3 带有1 个百兆RJ45 端口，1 个百兆单模光纤端口
X101-1POF 6GK51011BH002AA3 带有1 个百兆RJ45 端口，1 个百兆POF 端口
X101-1AUI 6GK51011BX002AA3 带有1 个百兆RJ45 端口，1 个百兆AUI 端口
X101-1FL 6GK51011BY002AA3 带有1 个百兆RJ45 端口，1 个百兆FL 端口
X104-2 6GK51042BB002AA3 带有4 个百兆RJ45 端口，2 个百兆多模光纤端口
X106-1 6GK51061BB002AA3 带有6 个百兆RJ45 端口，1 个百兆多模光纤端口
X108 6GK51080BA002AA3 带有8 个百兆RJ45 端口

X108PoE 6GK51080PA002AA3 带有8 个百兆RJ45 端口，其中2 个为PoE 端口
X112-2 6GK51122BB002AA3 带有12 个百兆RJ45 端口，2 个百兆多模光纤端口
X116 6GK51160BA002AA3 带有16 个百兆RJ45 端口
X124 6GK51240BA002AA3 带有24 个百兆RJ45 端口
配套电源
6EP1332-1LA00 输入：85-264 VAC/110-300V DC, 输出：24 V DC/2.5 A
6EP1332-1LA10 输入：85-264 VAC/110-300V DC, 输出：24 V DC/4 A
