PARKER派克变频器
变频器AC650系列
发布时间：2017/05/22
点击量：0

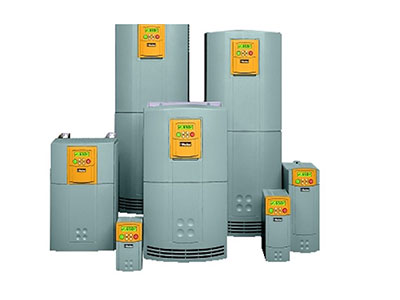

AC650系列
交流变频器0.25kW-110kW
产品简介
AC650系列包括通用型的AC650和高性能通用型650V，专为简单无干扰速度控制设计，来控制标准三相感应电机，功率范围为0.25kW-110kW。该机器包含一系列特点，包括预编程应用，整合的EMC滤波器以及本地或者远程安装的可选操作板—这使得变频器安装简单，易于设置操作。有了AC650系列，您可以轻松控制所需应用—无需复杂设置程序，无需杂乱的菜单操作--您可以快速简洁的进行操作。
规格说明
电源电压
单相：
220-240Vac±10%，50-60Hz±5%
三相：
380-460Vac±10%，50-60Hz±5%
环境温度
0-40°C(降容可达到50°C)
最高到1000M(1000M以上需降容)
IP20保护
过载能力
恒转矩过载150%
变转矩过载110%(风机水泵类负载)
输出频率
0-240Hz
标准认证
符合安装规定时，
AC650系列满足以下认证：
●CE认证EN50178(安全，低电压指令)
●CE认证EN61800-3(EMC指令)
●UL508C美国认证
●cUL加拿大认证C22.2#14
输入/输出
模拟输出
两路模拟输入 速度控制
0-10V，0-10V/4-20mA
模拟输出
一路模拟输出 用户可配置输出频率/负载0-10V
数字输入
AC650三路，AC650V五路
用户可配置启/停/变向/预置八段速
数字输入/输出
AC650一路，AC650V两路
用户可配置输入或者输出
数字延时输出
一路数字延时输出
延时输出4A@240V
所有数字输出可配置
速度/最小速度(或高于)/运行(停止)/
正常运行(启动)/高于(低于)预置负载
电机热敏电阻输入
电源输出
24Vdc(50mA)--数字I/O输出
10Vdc(10mA)--模拟参考电源
通讯选件
RS484/RS232 AC650V和650
Profibus--仅供AC650V
用户可选预编程应用宏
只需选择您的相关应用宏，变频器的输入/输
出和参数就会自动为您配置好
●基本速度控制
电压或者电流速度控制
带数字启/停和换向
●人工/自动控制
可在远程和本地速度控制模式之间切换
●速度预设
通过数字输入可预置8段速
●升/降速
通过增大/减少数字输入来升/降速
●PID控制
控制压力，流量，温度以及其他可通过传
感器监视的变量
AC650通用变频器
0.25kW—7.5kW
无论是对于传送带，自动搬运机或者机器轴进行控制，还是其他应用，对于电机，AC650都能为您提供可靠而性价比高的电压/频率速度控制。
以简洁设计为理念，AC650采用了紧凑设计和导轨安装作为标准型，使得它更容易与电控系统整合。为了防止对机器的误操作，操作/编程面板可以摘除下来。针对电机的简单速度控制(最大到7.5kW)，AC650开箱即用的设计使得您可立即运行系统。
220-240Vac（±%10）50HZ（±%5）单相
成品代码 额定功率 输出电流 规格
(kW) (A)
650-21115010-0F1P00-A2 0.25 1.5 1
650-21122010-0F1P00-A2 0.37 2.2 1
650-21130010-0F1P00-A2 0.55 3.0 1
650-21140010-0F1P00-A2 0.75 4.0 1
650-21155010-0F1P00-A2 1.1 5.5 2
650-21170020-0F1P00-A2 1.5 7.0 2
220-240Vac（±%10）50HZ（±%5）单相/三相
成品代码 额定功率 输出电流 规格
(kW) (A)
650-22196030-BF1P00-A2 2.2 9.6 3
3380-460Vac（±%10）50HZ（±%5）三相
成品代码 额定功率 输出电流 规格
(kW) (A)
650-43115020-BF1P00-A2 0.37 1.5 2
650-43120020-BF1P00-A2 0.55 2.0 2
650-43125020-BF1P00-A2 0.75 2.5 2
650-43135020-BF1P00-A2 1.1 3.5 2
650-43145020-BF1P00-A2 1.5 4.5 2
650-43155020-BF1P00-A2 2.2 5.5 2
650-43168030-BF1P00-A2 3.0 6.8 3
650-43190030-BF1P00-A2 4.0 9.0 3
650-43212030-BF1P00-A2 5.5 12 3
650-43216030-BF1P00-A2 7.5 16 3
标准部件包括EMC滤波器和操作面板
远程操作面板安装需要附加电缆Part No. CM057375U300(3米长)
请联系当地Parker销售办公室咨询其他产品配置和选件
特性
● 预编程应用宏带来快捷设置
● 可选整合EMC过滤器滤除干扰而保持外形紧凑
● 灵活的I/O，包含模拟和延时输出，电机热敏电阻输入带来了更好的控制性能
● 整合操作/编程面板，可选远程控制模式
●DIN导轨安装AC650(最高至7.5kW)，减少安装时间
●6514模块带来快捷的数据备份和不同变频器之间的数据
传输
●RS485/232通讯使控制更便捷
AC650V通用型—高性能
0.25kW-110kW
AC650V扩展了AC650的性能，提供了可靠而鲁棒性能好的电机控(0.25KW—110kW),增添了无传感器矢量控制模式，提高了低速控制性能。针对可变负载，能够更好的调节速度，对大惯量系统有了更大的启动转矩。变转矩配置选件(5.5kW以上)使得650V成为风机水泵等节能场合应用的理想选择。
220-240Vac（±%10）50HZ（±%5）单相
参考代码标定 功率输出 电流 规格
(kW) (A)
650V-21115010-0F1P00-A2 0.25 1.5 1
650V-21122010-0F1P00-A2 0.37 2.2 1
650V-21130010-0F1P00-A2 0.55 3.0 1
650V-21140010-0F1P00-A2 0.75 4.0 1
650V-21155020-0F1P00-A2 1.1 5.5 2
650V-21170020-0F1P00-A2 1.5 7.0 2
220-240Vac（±%10）50HZ（±%5）单/三相
参考代码标定 功率输出 电流 规格
(kW) (A)
650V-22196030-BF1P00-A2 2.2 9.6 3
380-460Vac（±%10）50HZ（±%5）三相
650V-43115020-BF1P00-A2 0.37 1.5 2
650V-43120020-BF1P00-A2 0.55 2.0 2
650V-43125020-BF1P00-A2 0.75 2.5 2
650V-43135020-BF1P00-A2 1.1 3.5 2
650V-43145020-BF1P00-A2 1.5 4.5 2
650V-43155020-BF1P00-A2 2.2 5.5 2
650V-43168030-BF1P00-A2 3.0 6.8 3
650V-43190030-BF1P00-A2 4.0 9.0 3
650V-43212030-BF1P00-A2 5.5 12 3
650V-43216030-BF1P00-A2 7.5 16 3
650V-432160C0-B01P00-A3 7.5(*11) 16(23) C
650V-432230C0-B01P00-A3 11(*15) 23(30) C
650V-432200C0-B01P00-A3 15(*18) 30(38) C
650V-432380D0-001P00-A3 18(*22) 38(45) D
650V-432450D0-001P00-A3 22(*30) 45(59) D
650V-432590D0-001P00-A3 30(*37) 59(73) D
650V-432730E0-001P00-A3 37(*45) 73(87) E
650V-432870E0-001P00-A3 45(*55) 87(105) E
650V-433105F1-001P00-A3 55(*75) 105(145) F
650V-433145F1-001P00-A3 75(*90) 145(165) F
650V-433180F1-001P00-A3 90(*110) 180(205) F
l 变转矩针对离心泵和风机应用
l 标准部件包括操作板以及整合EMC滤波器(最大至7.5kW)。底盘过滤器适用于大7.5kW的机器。
请联系当地Parker销售办公室咨询其他产品配置和选件
2性能
● 大转矩无传感器矢量控制模式
● 可选恒转矩和变转矩模式，优化了风机水泵应用控制
● 完全可通过图形软件配置，如DSE Light
● 增加了可配置的I/O口，提高控制性能
● 增加了Profibus通讯选件，可以与PLC连成系统
●7.5kW以上可壁挂或者背板安装
● 最大可达110kW的功率范围，使得650V应用广泛
