未来能源利用新趋势：燃气冷热电三联供原理及典型系统流程

燃气冷热电三联供由于其特有优势，将是未来能源利用的重要组成部分。

燃气三联供原理及典型系统流程

燃气冷热电三联供是指以天然气为主—燃料带动燃气轮机或内燃机等燃气发电设备运行，产生电力以满足用户电力需求，而系统排出的废热则通过余热锅炉或溴化锂等设备向用户供热、供冷。三联供系统实现能源的梯级利用，其能源综合利用效率高达80%以上，典型能量梯级利用如图1所示：

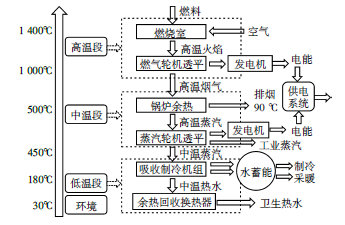

图1能量阶梯利用

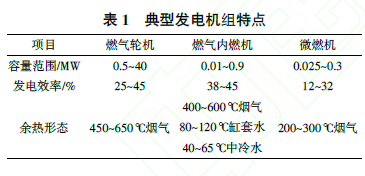

燃气冷热电三联供按照供能对象可分为区域型和楼宇型。区域型一般适用于冷、热、电需求较大的工业园区和大型商务区等曰楼宇型一般适用于二次能源需求性质相近且用户相对集中的楼宇（群），包括宾馆、学校、医：等。按发电机组不同主—可分为燃气轮机、燃气内燃机、微燃机3种，3类典型发电机组特点如表1所示。

燃气三联供系统主—由燃气供应系统、动力系统、供配电系统、余热利用系统、给排水系统、通风系统、消防系统等组成，其中动力系统和余热利用系统是三联供系统的核心部分。目前，国内较常用的三联供系统主—是燃气内燃机和燃气轮机为发电机组的三联供系统，其典型流程如图2和图3所示 ：

图2典型燃气内燃机三联供系统流程

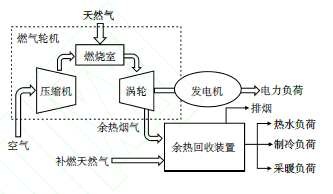

图3典型燃气轮机三联供系统流程

1.2 燃气冷热电三联供优势

（1）提高能源供应可靠性。在出现不可抗自然灾害或电网事故导致大面积停电时，燃气冷热电三联供系统可为楼宇或者工业区提供稳定不间断的电力负荷、热负荷和冷负荷。

（2）节能减排，环境友好。天然气燃烧过程几乎不产生SOX和灰尘，且生成CO2和NOX也较其它化石燃料少。燃气冷热电三联供由于能效利用高，比先进的火力发电厂可节能约1/3。

（3）经济性较好。三联供系统虽然初投资较高，但其减少市电接入费用，并且由于余热利用，可节省用于供热、制冷的燃气用量。据测算，当采用余热利用进行供热、制冷时，发电成本可降低至0.4~0.6元/kWh。

（4）利于电力调峰。由于电负荷在夏季出现高峰，用气则通常为低谷。燃气冷热电三联供在满足高峰用电时，还可利用余热制冷，进一步减缓电制冷机对电负荷需求。同时，燃气三联供项目的燃气轮机或燃气内燃机具有较好负荷响应特性，也有利于电网的瞬间调节。

（5）可与其他能源友好耦合。燃气冷热电三联供技术先进成熟，具有较强的集成性，可以友好地与生物质、太阳能、地热能、余压余热余气等多种能源形式实现耦合互补，进而带动新能源的消纳。
