电机过载故障解决方案 如何采用过载继电器实现保护功能

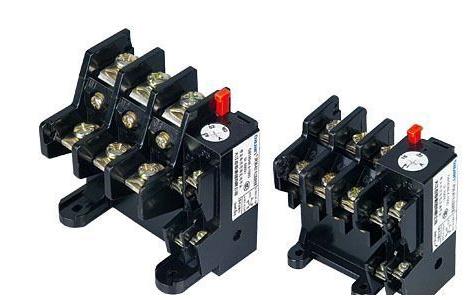

过载继电器（热或电子）

综述

过载是电机中最常见的故障，如果电机吸收的电流增加或者出现热效应，都有可能导致过载。相关标准的绝缘类别将电机发热的环境温度设置为40°C。如果超过这个范围工作，会导致绝缘材料过早老化，缩短电机的使用寿命。

不过，应该注意：导致过热的过载如果持续时间较短，并且不频繁，那么不会马上产生破坏效果。在这种情况下，不一定要停止电机的运转，但是最好尽快恢复正常工作条件。

采取正确的保护措施防止发生过载，其重要性是显而易见的：可以防止电机在过热条件下工作，从而保证其正常的使用寿命。

通过如下保护确保操作的连续性：防止电机突然停止，在脱扣以后，在人和设备处于最安全的状态下重新起动。

在确定电机操作规格（功率、电流）以及选择合适的防过载保护功能时，比如考虑电机的实际操作条件（温度、海拔和标准负载）（图表53） 。降容值由电机制造商给出。

根据所需保护的等级，可以通过继电器提供过载保护：

过载、热（双金属）或电子继电器，可以针对以下方面提供级别最低的保护：

过载，通过控制每相吸收的电流

相不平衡或缺相，通过差值设备

正温度系数（PTC）热敏电阻探测继电器

过转矩继电器

多功能继电器。

过载继电器（热或电子）

请注意：

保护继电器不会将电路断开。它会在出现故障电流的情况下打开具有所需分断容量的断路设备，通常为接触器。

因此，保护继电器中与接触器线圈串联安装了一个故障触点（NC）。

这些继电器保护电机免受过载影响，但是它们必须能够承受起动时的临时过载，确保只在起动时间过长的情况下脱扣。

不同用途的电机有不同的起动时间，其范围从几秒钟（空载起动、低阻力矩等）到几十秒（高阻力矩、驱动负载高惯性等）。

为了让继电器适应不同的起动时间，IEC60947-4-1标准规定了若干种过载继电器类别，每种都定义了相应的脱扣时间 （图表54） 。

应该根据电机的额定电流以及估算的起动时间来选择继电器的尺寸。

左图曲线 （图55） 给出了与时间和电流设置值（Ir的倍数）相关的使用限制条件。

这些继电器除了一些电子部件之外，还有一个热记忆设备（由制造商标明），可以通过如下方式连接：

与负载串联，在大功率情况下，可以连到与负载串联的换流器上。
