    两台电机如何通过变频器实现同步控制

    发布时间:2018/11/01 点击量:0
    富士160KW变频器维修

    控制要求及方式:

    1两台电机同步控制的方式是以一台为主机,另一台为从机来进行控制。
    2.同步用的变频器均采用0-10V电压给定速度,我们使用1号电位器为主调电位器,2号,3号为微调电位器。

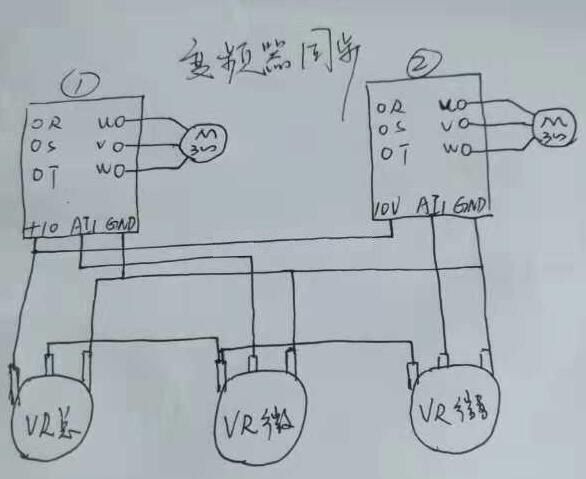

    接线步骤:
    1)分别将两台变频器的10V短接,GND短接,主调电位器1号脚接入10V,3号脚接GND,两个微调电位器1号接入主调电位器的2号脚,2号脚接入AI1,3号脚接GND,
    2)运行信号分别接入D11,COM

    变频器参数设置:

    P0-02 命令源选择,设置成1,端子命令通道
    P0-03 主频率源X选择,设置成2,AI1端子
    P0-14 下限频率,设置成0.4HZ,
    P0-17 加速时间 设置成5S P0-18 减速时间 设置成5S
    启动变频器,旋动主电位器观察两台变频器的频率变化,变化是否有规律,分别通过两台微调电位器进行修正,把频率下降5HZ,再观察是否符合规律,松开运行键,变频器停止运行

    注意两点:

    1)多台变频器的10V端子一定要短接,不然因为压降而导致不能正常工作
    2)同步控制不是频率一样,是否同步的依据是线速度
